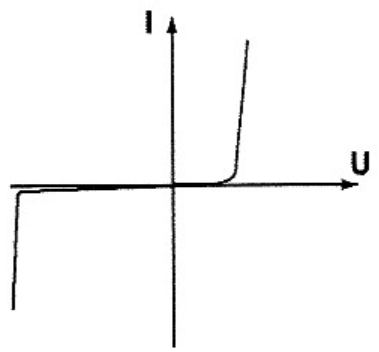

Rysunek przedstawia charakterystykę prądowo-napięciową

To, co widzisz na rysunku, to charakterystyka prądowo-napięciowa diody, która jest jednym z najważniejszych elementów w elektronice. Dioda to dwuzaciskowy element półprzewodnikowy, który przewodzi prąd w jednym kierunku, co widać jako ostry wzrost prądu po przekroczeniu pewnego napięcia progowego. To charakterystyczne dla prostowników, które zamieniają prąd przemienny na stały. W praktyce, diody są używane w zasilaczach wielu urządzeń elektronicznych. Standardowo, złącze P-N w diodzie nie przewodzi prądu, dopóki napięcie nie osiągnie wartości progowej, zwykle około 0,7V dla diod krzemowych. Znajomość tych właściwości pozwala na projektowanie obwodów elektronicznych z efektywnym użyciem diod, co jest kluczowe w technice cyfrowej i analogowej. Moim zdaniem, zrozumienie działania diody to podstawa dla każdego elektronika, bo diody to nie tylko prostowniki, ale też elementy zabezpieczające przed przepięciami.
