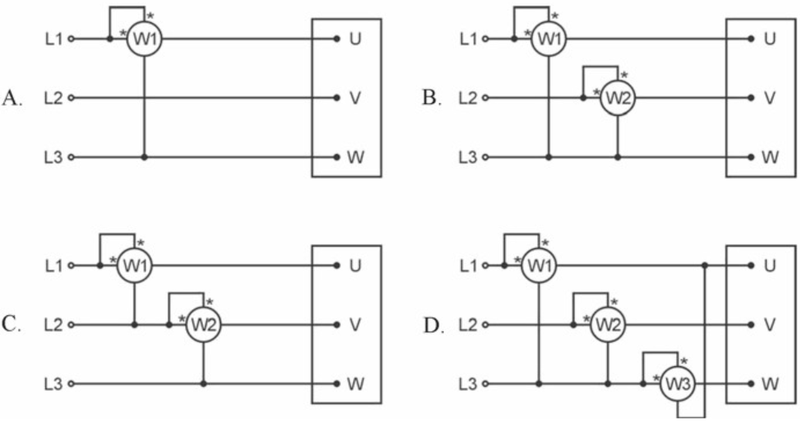

Układ Arona, do pomiaru mocy czynnej pobieranej przez silnik z sieci zasilającej, przedstawiono na rysunku

Układ Arona, czyli układ do pomiaru mocy czynnej w trójfazowych sieciach, jest niezwykle przydatny, szczególnie w sytuacjach, gdy mamy do czynienia z obciążeniem symetrycznym i niesymetrycznym. Poprawny schemat, czyli odpowiedź B, przedstawia dwa watomierze połączone w taki sposób, że każdy mierzy moc czynna dwóch faz. Układ ten działa na zasadzie, że każdy watomierz mierzy różnicę mocy między dwiema fazami, a suma ich wskazań daje rzeczywistą moc czynną całego obwodu. To rozwiązanie pozwala na dokładne pomiary, unikając konieczności stosowania trzeciego watomierza i redukując błąd pomiarowy. W praktyce, zastosowanie układu Arona jest standardem w wielu instalacjach przemysłowych, gdzie precyzyjne pomiary są kluczowe. Watomierze w takim układzie są zazwyczaj skalibrowane, aby uwzględniać współczynnik mocy, co jest istotne w aplikacjach, gdzie fluktuacje obciążenia mogą wpływać na dokładność pomiaru. Dobrze jest pamiętać, by podczas instalacji upewnić się, że watomierze są poprawnie skalibrowane i podłączone zgodnie z ich specyfikacjami technicznymi, co zapewnia niezawodność całego układu. Moim zdaniem, to nie tylko efektywny sposób na pomiar, ale również praktyczna lekcja z zakresu elektrotechniki, pokazująca, jak teoria przekłada się na praktykę.
