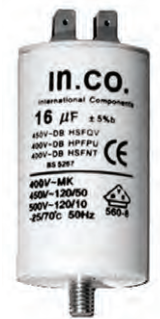

Którą część zamienną silnika indukcyjnego jednofazowego przedstawiono na rysunku?

Tak, poprawnie wskazałeś kondensator rozruchowy, który jest kluczowym elementem w jednofazowych silnikach indukcyjnych. Jego głównym zadaniem jest zapewnienie dodatkowego momentu rozruchowego, co jest szczególnie ważne przy uruchamianiu silnika. Kondensator tworzy przesunięcie fazowe prądu, co skutkuje wytworzeniem pola magnetycznego, które jest niezbędne do rozpoczęcia obrotu wirnika. Dzięki temu, silnik może rozpocząć pracę nawet pod obciążeniem. Kondensatory rozruchowe są zazwyczaj wyłączane z obwodu po osiągnięciu przez silnik odpowiedniej prędkości za pomocą wyłącznika odśrodkowego. W praktyce, wybór odpowiedniego kondensatora rozruchowego jest istotny, gdyż zbyt mała pojemność może utrudnić start, a zbyt duża może prowadzić do nadmiernego prądu i uszkodzenia silnika. Warto zaznaczyć, że kondensatory te są zgodne z normami bezpieczeństwa, takimi jak CE, co gwarantuje ich niezawodność i bezpieczeństwo w użytkowaniu. W branży motoryzacyjnej, czy też przy urządzeniach domowych, takich jak klimatyzatory czy pralki, takie kondensatory są powszechnie zastosowane i cenione za swoją funkcjonalność.
