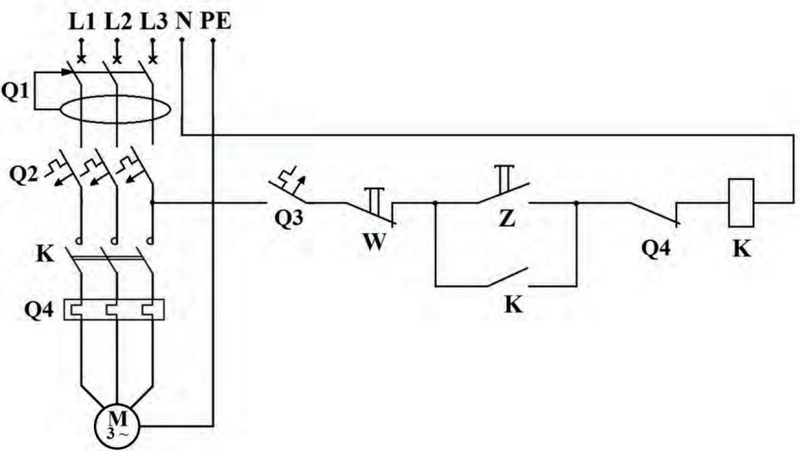

Który element układu zasilania i sterowania silnika trójfazowego oznaczony jest na schemacie symbolem Q4?

Przekaźnik termobimetalowy, oznaczony symbolem Q4 na schemacie, jest kluczowym elementem ochronnym w układach zasilania silników trójfazowych. Jego główne zadanie polega na zabezpieczeniu silnika przed przeciążeniem. Działa na zasadzie rozszerzalności cieplnej dwóch różnych metali, które pod wpływem ciepła wyginają się, przerywając obwód w przypadku nadmiernego przepływu prądu. W praktyce oznacza to, że jeśli silnik pracuje zbyt długo pod dużym obciążeniem, przekaźnik termobimetalowy chroni go przed przegrzaniem, co mogłoby prowadzić do uszkodzeń. W branży elektroenergetycznej stosowanie przekaźników termobimetalowych jest standardem, ponieważ są one proste w konstrukcji, niezawodne i ekonomiczne. Z punktu widzenia praktyki, jeśli zauważysz, że silnik często traci moc, może to wskazywać, że przekaźnik zadziałał, chroniąc urządzenie przed uszkodzeniem. Z mojego doświadczenia, zawsze warto regularnie sprawdzać ustawienia prądu zadziałania przekaźnika, aby zapewnić optymalną ochronę i wydłużyć żywotność silnika.
