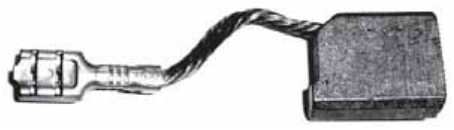

Jaki element silnika komutatorowego prądu przemiennego jednofazowego przedstawia rysunek?

Szczotka węglowa to kluczowy element w silnikach komutatorowych, zarówno prądu stałego, jak i przemiennego. Jej główną funkcją jest przekazywanie energii elektrycznej z zewnętrznego obwodu do wirującego wirnika silnika. To odbywa się poprzez stykanie się szczotki z komutatorem, co umożliwia ciągły przepływ prądu. Szczotki wykonane są z materiałów węglowych, ponieważ węgiel charakteryzuje się dobrą przewodnością i jednocześnie niskim współczynnikiem tarcia, co jest szczególnie ważne dla minimalizacji zużycia komutatora. W praktyce, szczotki węglowe są często stosowane w narzędziach elektrycznych, takich jak wiertarki czy szlifierki, gdzie wymagane jest zapewnienie niezawodnego zasilania przy jednoczesnej dużej prędkości obrotowej. Ich wymiana jest stosunkowo prosta, co stanowi dodatkową zaletę w kontekście konserwacji urządzeń. W branży przyjęte jest, aby regularnie monitorować stan szczotek, jako że ich zużycie może prowadzić do problemów z komutatorem, a w efekcie do awarii silnika. Dlatego też, dobrze jest zapoznać się z dokumentacją techniczną urządzenia, żeby wiedzieć, kiedy i jak często należy dokonywać kontroli oraz wymiany tych komponentów. Szczotki węglowe są niezbędne do prawidłowego działania wielu systemów elektromechanicznych i stanowią podstawowy element wiedzy o silnikach.
