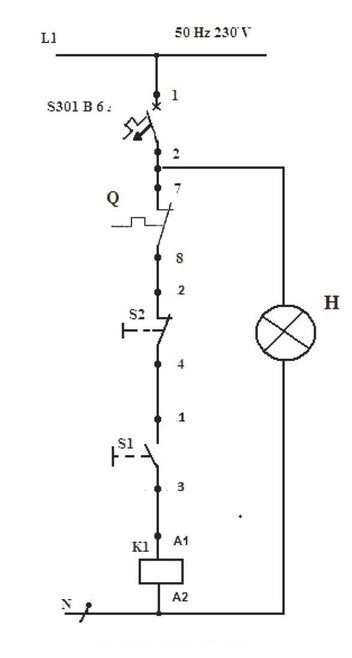

Do których punktów układu należy podłączyć styk pomocniczy samopodtrzymania stycznika?

Styk pomocniczy samopodtrzymania stycznika jest kluczowy dla działania obwodu sterowania, ponieważ pozwala na utrzymanie zasilania cewki stycznika, nawet po zwolnieniu przycisku startowego. W przypadku poprawnej odpowiedzi, czyli S1:1, S1:3, mamy do czynienia z wykorzystaniem przycisku samopodtrzymującego, który jest standardowym rozwiązaniem w układach automatyki. Dzięki temu, po naciśnięciu przycisku start, styk pomocniczy zamyka się i zasila cewkę stycznika, co utrzymuje cały obwód w stanie włączonym. Takie rozwiązanie jest bardzo praktyczne, bo pozwala na pracę urządzenia bez potrzeby ciągłego trzymania przycisku start. W praktyce, takie układy są często stosowane w przemyśle do sterowania maszynami, gdzie wymagane jest, aby maszyna działała bez przerwy po jej uruchomieniu. Tego typu konfiguracja jest zgodna z normami i zaleceniami dla bezpieczeństwa i efektywności działania maszyn, np. w kontekście normy EN 60204-1 dotyczącej bezpieczeństwa maszyn. Stosowanie styku samopodtrzymania poprawia niezawodność i wydajność układów, a także minimalizuje ryzyko przypadkowego wyłączenia.
