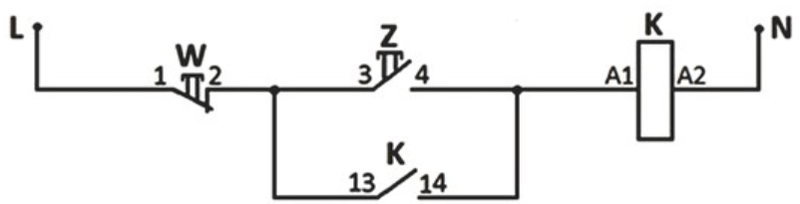

W celu sprawdzenia poprawności montażu układu, którego schemat przedstawiono na rysunku, dokonano sprawdzenia napięcia wskaźnikiem neonowym w poszczególnych punktach obwodu. Na podstawie wyników badań zamieszczonych w tabeli, określ błąd popełniony przy montażu tego układu. <br><br> <table><tr><th>Sprawdzenie napięcia w punkcie</th><th>Obecność napięcia przy wyłączonym przycisku Z</th><th>Obecność napięcia przy włączonym przycisku Z</th></tr><tr><td>L</td><td>+</td><td>+</td></tr><tr><td>1</td><td>+</td><td>+</td></tr><tr><td>2</td><td>+</td><td>+</td></tr><tr><td>3</td><td>+</td><td>+</td></tr><tr><td>4</td><td>-</td><td>+</td></tr><tr><td>K: 13</td><td>+</td><td>+</td></tr><tr><td>K: 14</td><td>-</td><td>+</td></tr><tr><td>A1</td><td>-</td><td>-</td></tr><tr><td>A2</td><td>-</td><td>-</td></tr><tr><td>N</td><td>-</td><td>-</td></tr></table> "+" oznacza obecność napięcia w punkcie <br>"-" oznacza brak napięcia w punkcie

• AWystępuje przerwa na odcinku 4-A1.
• BZastosowano zestyk rozwierny w przycisku załączającym.
• CWystępuj e przerwa na odcinku A2-N.
• DZastosowano zestyk pomocniczy rozwierny w gałęzi podtrzymania.
