Które urządzenie przedstawiono na ilustracji?

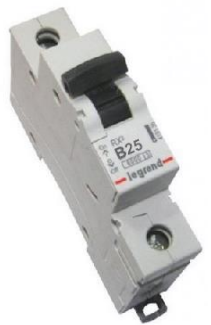

To, co widzisz na ilustracji, to wyłącznik nadprądowy. Jest to urządzenie stosowane głównie w instalacjach elektrycznych w celu ochrony przed przeciążeniami i zwarciami. Wyłączniki nadprądowe automatycznie odłączają obwód, gdy prąd przekracza ustaloną wartość. To naprawdę ważne, bo chroni przewody przed przegrzaniem, co mogłoby prowadzić do pożaru lub uszkodzeń. Często stosuje się je w domach, budynkach biurowych i przemysłowych, a także w różnych aplikacjach, gdzie konieczna jest ochrona urządzeń elektrycznych. To rozwiązanie zgodne ze standardami bezpieczeństwa, takimi jak normy IEC 60898. Moim zdaniem, wyłączniki nadprądowe to jeden z filarów nowoczesnych instalacji elektrycznych. Często zauważysz je w skrzynkach rozdzielczych, gdzie pełnią kluczową rolę w zapewnieniu bezpiecznego użytkowania energii. Warto pamiętać, że istnieją różne typy wyłączników nadprądowych, które różnią się charakterystyką wyzwalania, co pozwala na dostosowanie do specyficznych potrzeb instalacji. To naprawdę fascynujące, jak takie małe urządzenie może mieć tak duże znaczenie dla bezpieczeństwa.
