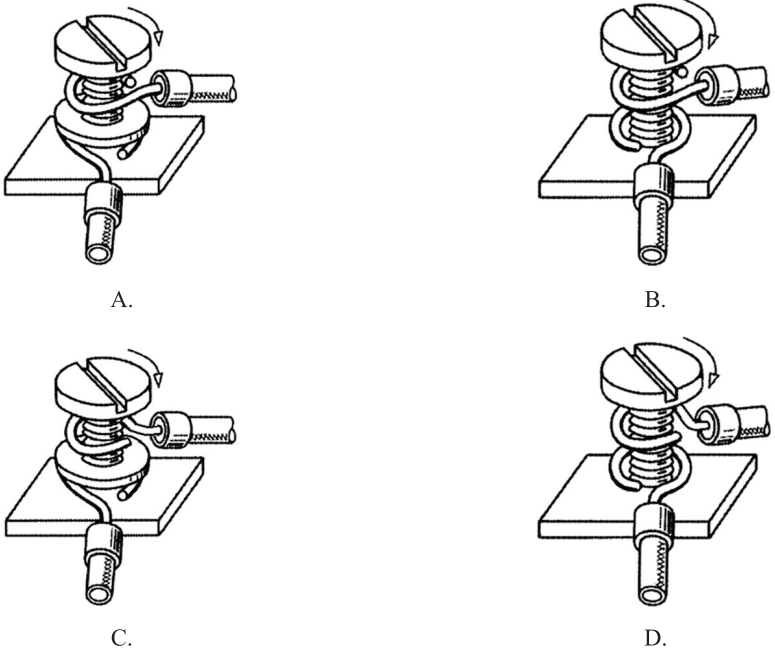

Na którym rysunku przedstawiono prawidłowy sposób wykonania montażu mechanicznego przewodów z żyłami jednodrutowymi w zacisku śrubowym?

Odpowiedź A przedstawia prawidłowy sposób montażu mechanicznego przewodów jednodrutowych w zacisku śrubowym. W tej konfiguracji przewód jest owinięty zgodnie z kierunkiem dokręcania śruby, co zapewnia optymalny kontakt i minimalizuje ryzyko poluzowania się połączenia pod wpływem drgań. Tego rodzaju montaż jest zgodny z dobrą praktyką instalatorską, co zapewnia nie tylko trwałość, ale także bezpieczeństwo instalacji elektrycznej. W praktyce często spotykanym problemem jest montowanie przewodów w sposób odwrotny do kierunku dokręcania śruby, co może powodować ich wychodzenie z zacisku. Montaż zgodny z kierunkiem dokręcania zapewnia, że przewód jest dociskany i nie ulega uszkodzeniu podczas zaciskania. Warto pamiętać, że staranne przygotowanie końcówek przewodów, takie jak usunięcie izolacji i odpowiednie ich uformowanie, również ma kluczowe znaczenie dla jakości połączenia. Dobrym przykładem zastosowania tego typu połączeń są instalacje w tablicach rozdzielczych, gdzie niezawodność i bezpieczeństwo są priorytetem. Ścisłe przestrzeganie norm, takich jak PN-EN 60204-1, gwarantuje, że połączenia będą trwałe i bezpieczne.
