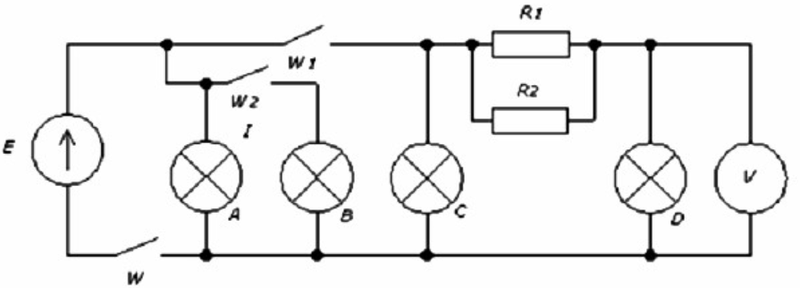

W obwodzie przedstawionym na schemacie źródło o sile elektromotorycznej E = 24 V zasila dwa rezystory R1 = 6 Ω i R2 = 4 Ω oraz cztery żarówki, każda o mocy znamionowej P_N = 60 W i napięciu znamionowym U_N = 24 V. Wszystkie wyłączniki zostały zamknięte i przepaliła się żarówka C, Jak zmieni się wskazanie woltomierza V?

W obwodzie elektrycznym, jak ten przedstawiony na schemacie, przepalenie się jednej z żarówek, zwłaszcza tej w układzie równoległym jak żarówka C, może prowadzić do niezmienności wskazań woltomierza V. Dlaczego? Ponieważ w takiej konfiguracji, gdzie żarówki są połączone równolegle, uszkodzenie jednej z nich nie wpływa na obwód reszty żarówek. Napięcie w obwodzie równoległym pozostaje takie samo, gdyż siła elektromotoryczna źródła nie ulega zmianie, a pozostałe połączenia wciąż przewodzą prąd. Praktycznym przykładem takiej sytuacji może być domowa instalacja oświetleniowa – przepalenie jednej żarówki nie wpływa na działanie pozostałych. To podejście jest zgodne z zasadą obwodów równoległych, gdzie napięcie jest jednakowe na wszystkich gałęziach. Ważnym aspektem projektowania takich układów jest zapewnienie, że uszkodzenie jednej części systemu nie prowadzi do całkowitej jego awarii. Z mojego doświadczenia wynika, że warto znać takie szczegóły, by lepiej rozumieć jak działa większość instalacji elektrycznych, z jakimi mamy do czynienia na co dzień.
