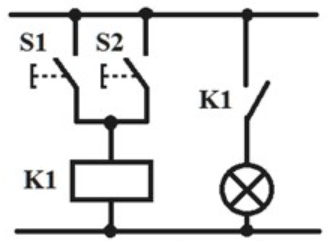

Którą operację logiczną realizuje układ sterowania, którego schemat zamieszczono na rysunku?

Alternatywa, inaczej zwana operacją logiczną OR, jest jedną z podstawowych operacji logicznych używanych w układach cyfrowych i systemach sterowania. W tym przypadku, układ przedstawiony na rysunku realizuje właśnie tę operację. Zasada działania jest prosta: wystarczy, że jeden z elementów sterujących, czyli S1 lub S2, zostanie zamknięty, aby prąd mógł płynąć i załączyć wyjście - lampkę sygnalizacyjną. To jest typowe dla logiki OR, gdzie wynik jest prawdą, jeśli przynajmniej jedna z przesłanek jest prawdziwa. W praktyce, takie układy stosowane są w systemach bezpieczeństwa, gdzie wymagane jest uruchomienie systemu przy naciśnięciu dowolnego z wielu dostępnych przycisków awaryjnych. Z mojego doświadczenia wynika, że alternatywa jest bardzo przydatna w złożonych systemach automatyki, gdzie pozwala na elastyczne sterowanie i zapewnienie redundancji. Standardy branżowe często zalecają stosowanie takiego podejścia w aplikacjach wymagających wysokiej dostępności.
