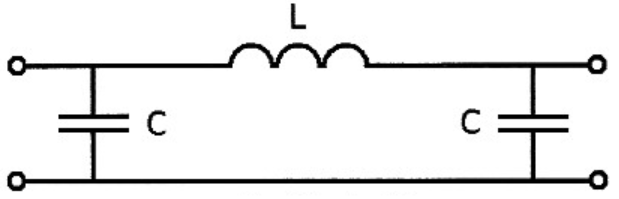

Jaki rodzaj filtru przedstawiono na schemacie?

To, co widzisz na schemacie, to klasyczny przykład filtru dolnoprzepustowego typu LC. Filtry takie są szeroko stosowane w elektronice, szczególnie w systemach audio i komunikacyjnych. Ich zadaniem jest przepuszczanie sygnałów o niskiej częstotliwości, jednocześnie tłumiąc te o wyższej. W tym układzie cewka (L) oraz kondensatory (C) tworzą układ, który dobrze przewodzi niskie częstotliwości, natomiast dla wysokich działa jak zapora. To bardzo praktyczne rozwiązanie w eliminowaniu zakłóceń, które mogą wpływać na jakość sygnału w różnych aplikacjach. Filtry dolnoprzepustowe są kluczowe w systemach, gdzie ważna jest czystość sygnału, na przykład w przetwarzaniu dźwięku. Warto zauważyć, że projektując taki filtr, inżynierowie muszą dokładnie dobrać wartości L i C, aby osiągnąć pożądane właściwości częstotliwościowe. Standardy projektowania takich filtrów często odwołują się do teorii obwodów i analizy częstotliwościowej, co jest fundamentem w inżynierii elektronicznej. To wiedza, która przyda się w praktyce każdemu, kto zajmuje się elektroniką na co dzień.
