ELE.01 · pytanie #671

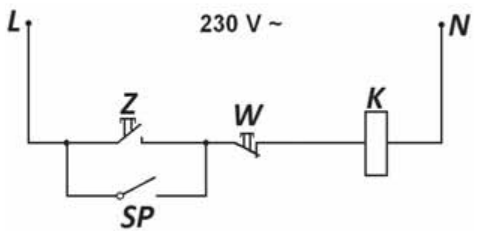

Na rysunku przedstawiono schemat układu sterowania stycznika załączającego silnik trójfazowy. Przy sprawdzaniu poprawności wykonania montażu tego układu z dokumentacją należy między innymi sprawdzić czy

- Akolor izolacji przewodów łączących jest żółto-zielony.
- Bkońcówki przewodów mają wykonane oczka.
- Cdo każdego zacisku urządzeń przyłączony jest tylko jeden przewód.
- Dnapięcie znamionowe cewki użytego stycznika wynosi 230 V.
Poprawna odpowiedź: D. napięcie znamionowe cewki użytego stycznika wynosi 230 V.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Poprawna odpowiedź dotycząca napięcia znamionowego cewki stycznika wynoszącego 230 V jest kluczowa w kontekście prawidłowego działania całego układu sterowania. Cewka stycznika jest elementem, który odpowiada za załączanie i wyłączanie styków, umożliwiając przepływ prądu do silnika. W przypadku, gdy napięcie cewki różni się od wymaganego 230 V, mogą wystąpić problemy z poprawnym działaniem układu. Zbyt niskie napięcie może nie zadziałać cewki w ogóle, podczas gdy zbyt wysokie może prowadzić do przegrzania i uszkodzenia elementu. Dlatego też, standardy branżowe i dobre praktyki nakładają konieczność dokładnej weryfikacji zgodności napięcia używanych elementów z dokumentacją techniczną. Warto zaznaczyć, że w wielu systemach przemysłowych stosuje się napięcia właśnie w okolicach 230 V, co jest uznawane za standard w większości krajów, również w Polsce. Takie podejście zapewnia spójność i niezawodność działania urządzeń elektrycznych, co jest kluczowe w kontekście bezpieczeństwa oraz efektywności kosztowej. Warto zawsze dbać o zgodność z dokumentacją, co pozwala unikać nieoczekiwanych awarii i przestojów w pracy silników czy innych urządzeń.
