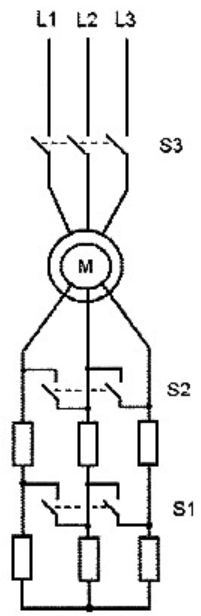

W jakiej kolejności należy załączyć styczniki podczas rozruchu silnika indukcyjnego pierścieniowego w układzie połączeń pokazanym na rysunku?

Twoja odpowiedź jest prawidłowa! W przypadku rozruchu silnika indukcyjnego pierścieniowego, kolejność załączania styczników ma kluczowe znaczenie. Rozpoczynamy od stycznika S3, który odpowiada za podłączenie zasilania do uzwojeń stojana. Jest to krok obowiązkowy, ponieważ nie można załączyć silnika bez zasilania. Następnie przechodzimy do stycznika S1, który włącza rezystory w obwodzie wirnika, co pozwala na kontrolowanie momentu rozruchowego i ograniczenie prądu rozruchowego. W końcowej fazie załączamy stycznik S2, który pomija rezystory, gdy silnik osiągnie odpowiednią prędkość. Taki sposób działania jest zgodny z zasadami efektywnego rozruchu i ochrony silnika, co jest zgodne z normami PN-EN 60034. W praktyce, taki sposób załączania styczników minimalizuje ryzyko przepięć i uszkodzeń mechanicznych, co jest niezmiernie ważne w przemyśle. Moim zdaniem, zrozumienie tej sekwencji to podstawa dla każdego inżyniera elektryka.
