ELE.01 · pytanie #700

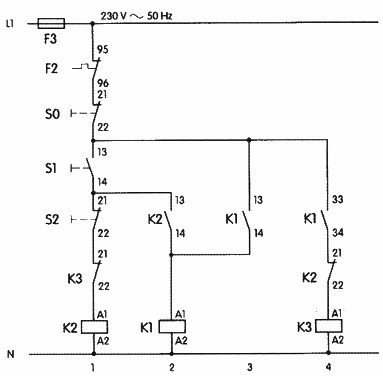

Na rysunku przedstawiono schemat sterowania rozruchem silnika klatkowego. Po naciśnięciu przycisku S1 pod napięciem będą cewki przekaźników

- AK1 oraz K2
- BK1, K2 oraz K3
- CK2 oraz K3
- DK1 oraz K3
Poprawna odpowiedź: A. K1 oraz K2
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Wybrałeś poprawną odpowiedź! W schemacie sterowania rozruchem silnika klatkowego, po naciśnięciu przycisku S1, pod napięciem znajdą się cewki przekaźników K1 oraz K2. To wynika z faktu, że przycisk S1, po zamknięciu, zasila obwody przekaźników K1 i K2, które są kluczowe w procesie rozruchu. K1 odpowiada za włączenie głównego obwodu zasilania silnika, co jest standardową praktyką w układach rozruchowych. K2 pełni rolę pomocniczą, wspierającą inne funkcje, takie jak zabezpieczenie przed nadmiernym obciążeniem. Praktycznie, w branży elektrotechnicznej, stosuje się takie układy, aby zapewnić bezpieczny i efektywny rozruch silników klatkowych. Podłączenie K1 i K2 jest zgodne z normami PN-EN 60204-1, które dotyczą bezpieczeństwa maszyn i wymagają, by sterowanie silnikami było jak najprostsze i najbardziej niezawodne. Takie podejście minimalizuje ryzyko uszkodzeń mechanicznych oraz poprawia efektywność energetyczną urządzeń. Odniesienie do dobrych praktyk pokazuje, jak istotne jest zrozumienie funkcji poszczególnych elementów w układzie, co pozwala na jego prawidłowe użytkowanie i utrzymanie.
