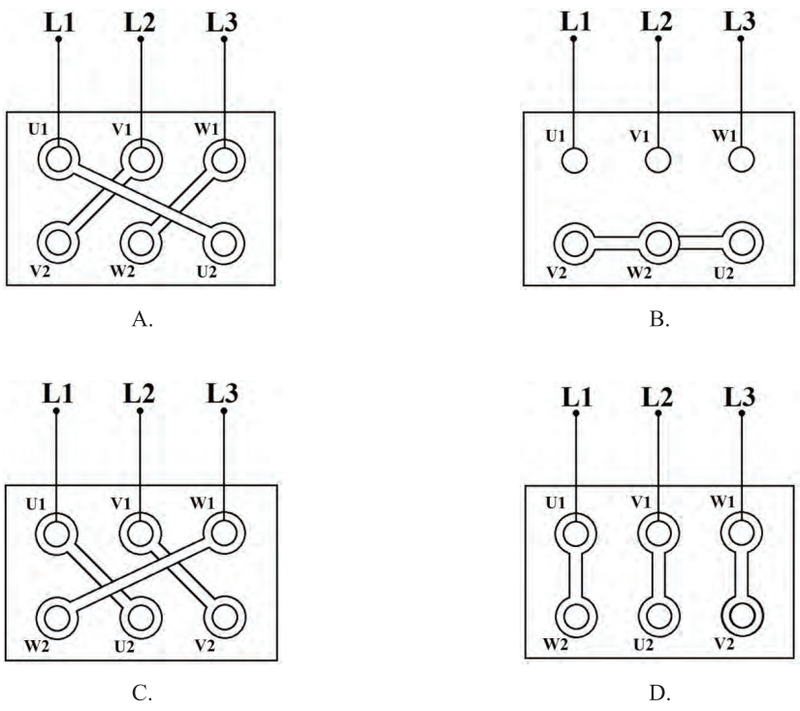

Na którym rysunku przedstawiono sposób połączenia zacisków tabliczki zaciskowej typowego silnika trójfazowego skojarzonego w trójkąt?

Gratulacje za poprawną odpowiedź! Podłączenie silnika trójfazowego w konfiguracji trójkąta, jak na rysunku D, jest typowym sposobem dla maszyn wymagających większej mocy przy napięciu sieciowym 400V. W tej konfiguracji, uzwojenia są połączone szeregowo pomiędzy fazami, co pozwala na pełne wykorzystanie napięcia sieciowego. To rozwiązanie jest często stosowane w przemyśle, gdzie silnik musi wytrzymać większe obciążenia. Z mojego doświadczenia, takie połączenie jest powszechnie używane w dużych zakładach produkcyjnych, gdzie niezawodność i efektywność są kluczowe. Pamiętaj, że zawsze warto sprawdzić tabliczkę znamionową silnika przed podłączeniem, aby upewnić się, że wybrana konfiguracja jest zgodna z jego specyfikacją. To zapewnia bezpieczną i efektywną pracę urządzenia, co w dłuższej perspektywie przekłada się na niższe koszty eksploatacji. Warto też pamiętać o właściwej konserwacji i regularnych przeglądach, co jest standardem w branży, aby uniknąć nieplanowanych awarii.
