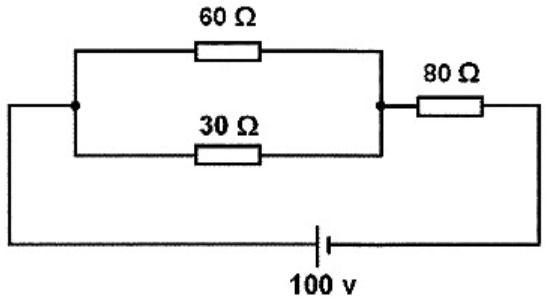

Jaką moc pobiera układ rezystorów przedstawionych na schemacie obwodu prądu stałego?

Obliczenie mocy pobieranej przez układ rezystorów wymaga kilku kroków. Na początek warto zauważyć, że dwa rezystory o wartościach 60 Ω i 30 Ω są połączone równolegle. Aby obliczyć ich rezystancję zastępczą, używamy wzoru: 1/Rz = 1/R1 + 1/R2. Po podstawieniu mamy: 1/Rz = 1/60 + 1/30, co daje Rz = 20 Ω. Teraz, gdy mamy rezystancję zastępczą dla tej części układu, musimy dodać rezystor 80 Ω połączony szeregowo z tą kombinacją. Wartość całkowitej rezystancji obwodu wynosi więc 20 Ω + 80 Ω = 100 Ω. Przy zastosowaniu prawa Ohma, prąd przepływający przez obwód wynosi I = U/R = 100 V / 100 Ω = 1 A. Moc obwodu obliczamy jako P = U * I. Podstawiając wartości, otrzymujemy P = 100 V * 1 A = 100 W. Takie podejście do analizy obwodu jest standardem w branży i pozwala na precyzyjne projektowanie oraz analizowanie systemów elektrycznych. Wiedza o tym, jak obliczać moc w obwodach, jest kluczowa w elektrotechnice, zwłaszcza przy projektowaniu wydajnych i bezpiecznych systemów zasilania.
