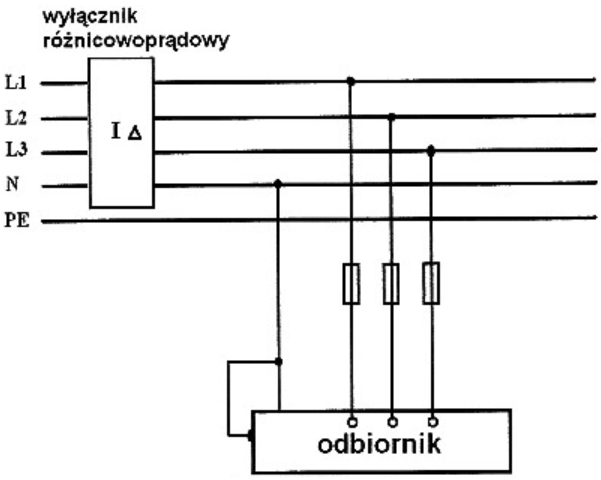

Podłączenie odbiornika do instalacji zasilającej typu TN-S w sposób pokazany na schemacie, może spowodować zagrożenie

Podłączenie odbiornika do instalacji zasilającej typu TN-S w sposób nieprawidłowy, jak to pokazano na schemacie, rzeczywiście stwarza ryzyko porażenia prądem. W systemach TN-S przewód ochronny PE i przewód neutralny N są prowadzone oddzielnie od źródła zasilania do odbiornika, co zapewnia wysoki poziom bezpieczeństwa. Jednakże, jeśli instalacja nie jest prawidłowo podłączona, na przykład przewód ochronny PE zostanie pominięty lub źle podłączony, może dojść do sytuacji, w której metalowe części urządzenia będą pod napięciem. Efektem tego może być porażenie każdego, kto dotknie obudowy odbiornika. Zgodnie z normą PN-HD 60364, odpowiednie połączenie przewodów ochronnych i neutralnych jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Moim zdaniem, zrozumienie różnicy między przewodami PE i N oraz ich roli w zabezpieczeniu przed porażeniem jest fundamentem dla każdego elektryka. W praktyce, zawsze należy stosować wyłączniki różnicowoprądowe, które natychmiast odłączają zasilanie w przypadku wykrycia upływu prądu, co dodatkowo zwiększa bezpieczeństwo instalacji.
