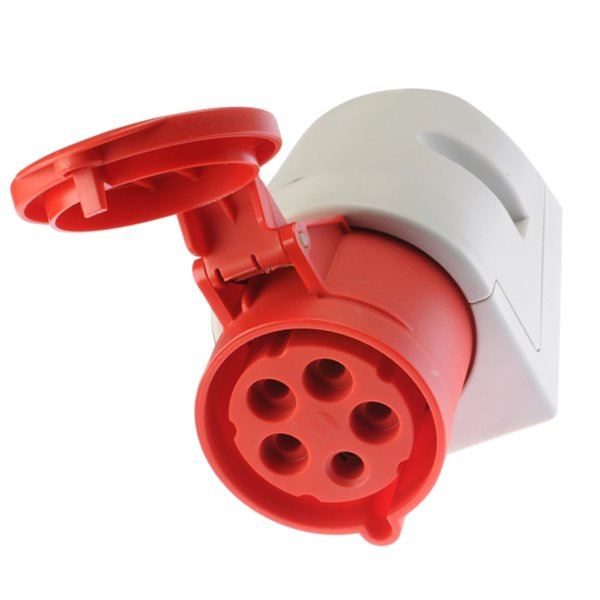

W sieci jakiego typu należy zamontować gniazdo przedstawione na rysunku?

Wybrałeś poprawnie, bo gniazdo przedstawione na rysunku rzeczywiście jest dedykowane do sieci TN-S. W tej sieci mamy osobne przewody ochronne (PE) i neutralne (N), co zwiększa bezpieczeństwo użytkowania. Tego rodzaju gniazda są często stosowane w instalacjach przemysłowych, gdzie wymagane są wyższe standardy ochrony przeciwporażeniowej. Dzięki podziałowi przewodów, unika się sytuacji, w których prąd zwarciowy mógłby przejść przez przewód neutralny, co mogłoby prowadzić do niebezpiecznych sytuacji. Moim zdaniem, warto wiedzieć, że w sieci TN-S łatwiej jest też zlokalizować i usunąć usterki, co jest istotne w utrzymaniu ciągłości pracy urządzeń. W praktyce, takie rozwiązanie jest zgodne z normą PN-HD 60364, która mówi o instalacjach elektrycznych niskiego napięcia. Sieć TN-S jest bardziej kosztowna w instalacji, ale zdecydowanie nadrabia to bezpieczeństwem i niezawodnością, co jest często kluczowe w środowiskach przemysłowych, do których tego typu gniazda są przewidziane. Pamiętajmy też, że to rozwiązanie jest zgodne z europejskimi standardami, co ułatwia jego adaptację w różnych krajach UE.
