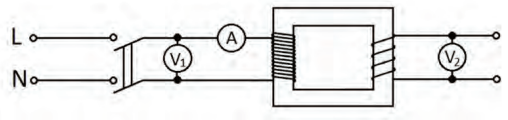

W celu sprawdzenia parametrów sieciowego transformatora jednofazowego zmontowano układ pomiarowy przedstawiony na rysunku i uzyskano następujące wyniki pomiarów: U1= 230 V, I1= 0,1 A, U2= 11,5 V. Na podstawie uzyskanych wyników pomiarów określ wartość przekładni napięciowej tego transformatora.

Transformator to urządzenie, które przekształca napięcie elektryczne. W przypadku jednofazowego transformatora, przekładnia napięciowa to stosunek napięcia wejściowego do wyjściowego. W tym zadaniu mamy U1 równe 230 V i U2 równe 11,5 V. Przekładnię napięciową obliczamy, dzieląc te wartości: 230 V / 11,5 V, co daje 20. Dlatego właściwa odpowiedź to 20. Znając przekładnię, możemy zrozumieć, jak transformator obniża lub podnosi napięcie, co jest kluczowe w wielu zastosowaniach, jak zasilanie urządzeń elektronicznych o specyficznych wymaganiach napięciowych. Prawidłowe zrozumienie tego mechanizmu jest podstawą w inżynierii elektrycznej. Transformator jednofazowy jest często stosowany w domowych zasilaczach, gdzie ważne jest bezpieczeństwo i efektywność obniżania napięcia z sieci do poziomu akceptowalnego przez sprzęt AGD. Wiedza o przekładni umożliwia projektowanie układów, które spełniają normy takie jak IEC 60076 dotyczące transformatorów energetycznych, co zwiększa bezpieczeństwo i niezawodność instalacji elektrycznych.
