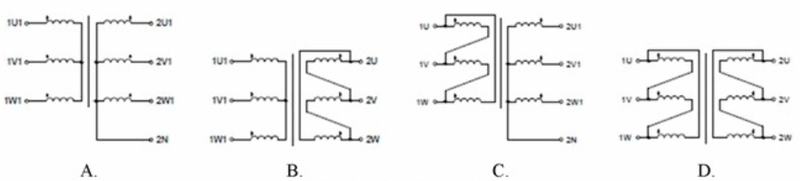

Na którym rysunku przedstawiono schemat połączenia uzwojeń transformatora pracującego w układzie Dy?

Schemat przedstawiony na rysunku C rzeczywiście reprezentuje układ połączeń transformatora typu Dy, czyli układ z uzwojeniem pierwotnym połączonym w trójkąt, a wtórnym w gwiazdę z uziemionym punktem neutralnym. Taki sposób połączenia jest często używany w zastosowaniach przemysłowych, gdzie wymagana jest stabilność napięcia oraz możliwość uzyskania różnych poziomów napięć wtórnych. Transformator Dy potrafi efektywnie spełniać rolę transformatora separacyjnego, redukując zakłócenia harmoniczne dzięki swojemu układowi połączeń. Uzwojenie w trójkąt pomaga również w kompensacji asymetrii obciążenia, co jest szczególnie przydatne w sieciach, gdzie obciążenia są nieregularne lub zmienne. Standardy branżowe, takie jak PN-EN 60076, zalecają stosowanie takich konfiguracji w przypadku, gdy wymagana jest elastyczność i wydajność w dystrybucji energii elektrycznej. Dodatkowo, połączenie Dy może być korzystne w sytuacjach awaryjnych, jak choćby przy przerwach w dostawie prądu, ponieważ pozwala na stosunkowo łatwe przełączanie między różnymi trybami pracy."
