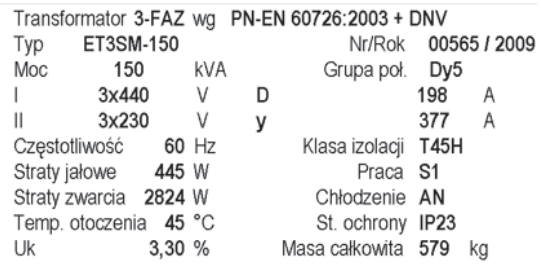

Na podstawie danych zawartych na tabliczce znamionowej transformatora trójfazowego, określ zastosowane w tym transformatorze układy połączeń uzwojenia górnego napięcia i uzwojenia dolnego napięcia.

Transformator, który analizujemy, ma oznaczenie Dy5, co jest kluczowe w ustaleniu układów połączeń uzwojeń. Litera 'D' oznacza, że uzwojenie górnego napięcia (WN) jest połączone w trójkąt, natomiast 'y' wskazuje na to, że uzwojenie dolnego napięcia (NN) jest połączone w gwiazdę. Cyfra '5' odnosi się do przesunięcia fazowego, które jest wyrażone w godzinach zegarowych – w tym przypadku 150 stopni. Układ Dy w transformatorach jest często stosowany w celu zmniejszenia prądów zwarciowych i jest zgodny ze standardem PN-EN 60726:2003. Taki układ połączeń pozwala na efektywne zasilanie odbiorników o różnym poziomie napięcia, co jest szczególnie przydatne w systemach elektroenergetycznych o zróżnicowanych potrzebach. Praktyczne zastosowanie tego typu transformatora można znaleźć w przemyśle ciężkim, gdzie występują duże maszyny wymagające różnych napięć zasilania. Dodatkowo, dzięki temu, że uzwojenie dolnego napięcia jest w konfiguracji gwiazdy, łatwiej jest uzyskać punkt neutralny, co ułatwia ochronę i kompensację mocy biernej.
