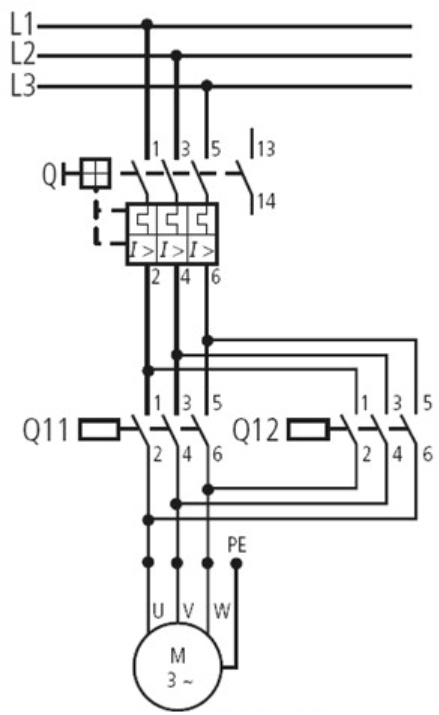

Przedstawiony na schemacie układ zasilania silnika umożliwia

Układ przedstawiony na schemacie rzeczywiście umożliwia zmianę kierunku obrotów silnika trójfazowego. To jedno z podstawowych rozwiązań w automatyce przemysłowej. W praktyce zmiana kierunku obrotów jest realizowana poprzez zamianę miejscami dwóch dowolnych faz zasilających silnika. Można to osiągnąć za pomocą styczników, które są odpowiednio połączone i sterowane. W przedstawionym schemacie widzimy dwa styczniki Q11 i Q12, które właśnie umożliwiają tę zamianę faz. W momencie, gdy załączony jest jeden stycznik, silnik obraca się w jednym kierunku, a po przełączeniu na drugi stycznik – kierunek obrotów się zmienia. Tego typu rozwiązania są niezmiernie przydatne w aplikacjach, gdzie wymagana jest zmiana kierunku ruchu, np. w nawijarkach lub przesuwnikach taśm. Standardy branżowe, takie jak IEC 60947, precyzują wymagania dotyczące urządzeń łączeniowych stosowanych w takich układach, co zapewnia bezpieczeństwo i niezawodność pracy. Dodatkowo, zastosowanie odpowiedniego zabezpieczenia przeciążeniowego, jak widoczny na schemacie wyłącznik Q, chroni przed uszkodzeniami wynikającymi z przeciążenia lub krótkiego zwarcia.
