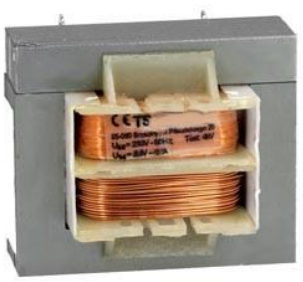

Które z wymienionych urządzeń elektrycznych jest przedstawione na ilustracji?

Transformator to urządzenie elektryczne, które służy do przekształcania wartości napięcia prądu przemiennego. W praktyce oznacza to, że możemy np. zwiększyć napięcie z sieci domowej 230V do wartości potrzebnej w różnych urządzeniach. Transformator działa na zasadzie indukcji elektromagnetycznej, gdzie zmieniające się pole magnetyczne w uzwojeniu pierwotnym indukuje napięcie w uzwojeniu wtórnym. Kluczowym elementem transformatora jest rdzeń magnetyczny wykonany z materiału o wysokiej przenikalności magnetycznej, co pozwala na minimalizację strat energii. W transformatorach stosuje się często rdzenie z blach krzemowych, które redukują straty histerezowe i prądów wirowych. Praktyczne zastosowania transformatorów są niezwykle szerokie – od zasilania domowych urządzeń, przez systemy elektroenergetyczne, po zasilanie przemysłowych maszyn. Transformator zapewnia izolację galwaniczną między uzwojeniem pierwotnym a wtórnym, co jest kluczowe dla bezpieczeństwa użytkowania. Standardy projektowania transformatorów określają takie parametry jak przekładnia napięcia, moc znamionowa i maksymalne obciążenie. Transformator jest nieodzownym elementem w dystrybucji energii elektrycznej i bez niego współczesny świat nie wyglądałby tak samo. Moim zdaniem, zrozumienie działania transformatorów to podstawa dla każdego, kto chce zagłębić się w tematykę elektryki i elektroniki.
