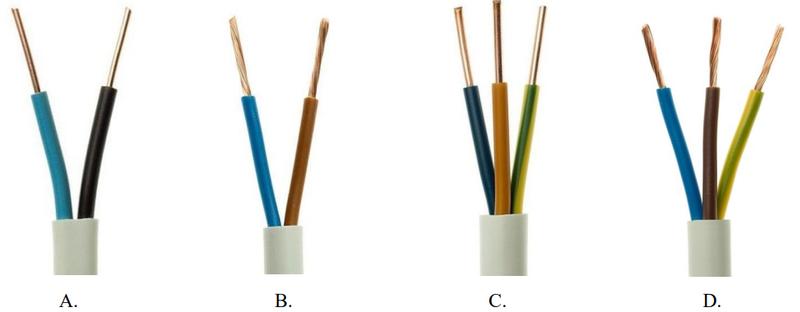

Na którym rysunku przedstawiono przewód przeznaczony do podłączenia jednofazowego odbiornika ruchomego I klasy ochronności?

Dobrze wybrałeś! Odpowiedź D jest poprawna, ponieważ przewód ten jest przeznaczony do podłączenia jednofazowego odbiornika ruchomego I klasy ochronności. Widać tutaj przewód ochronny (żółto-zielony), przewód neutralny (niebieski) oraz przewód fazowy (brązowy). Taki układ jest zgodny z normą PN-IEC 60364, która określa zasady doboru i instalacji przewodów elektrycznych. Przewody te mają kluczowe znaczenie dla bezpieczeństwa, ponieważ przewód ochronny zapewnia połączenie z uziemieniem, co chroni przed porażeniem prądem w przypadku uszkodzenia izolacji. Przewody stosowane w instalacjach muszą spełniać określone standardy, aby zapewnić bezpieczeństwo użytkowania. Przykładem praktycznego zastosowania są przenośne urządzenia domowe, jak odkurzacze czy miksery, które dzięki takiemu przewodowi mogą być bezpiecznie podłączane do sieci elektrycznej. Ważne jest, aby zawsze używać właściwych przewodów zgodnie z ich przeznaczeniem i standardami, co nie tylko zapewnia bezpieczeństwo, ale także długotrwałe i bezproblemowe działanie urządzeń.
