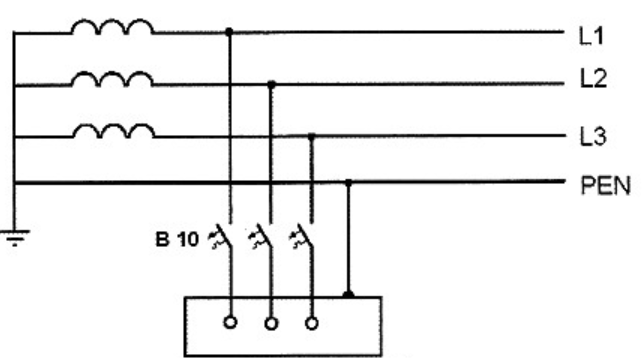

Na schemacie przedstawiono odbiornik podłączony do sieci o napięciu U = 230/400 V. Zabezpieczenie przetężeniowe w układzie samoczynnego wyłączenia napięcia stanowi wyłącznik instalacyjny typu S303 B10. Jaki warunek musi spełniać impedancja pętli zwarciowej ZS każdej fazy, aby była zapewniona skuteczność ochrony przeciwporażeniowej?

Odpowiedź jest poprawna, ponieważ zgodnie z normami, aby zapewnić skuteczność ochrony przeciwporażeniowej w układzie, impedancja pętli zwarciowej Zs dla wyłącznika instalacyjnego typu B10 musi być mniejsza niż 4,6 Ohm. Wynika to z wymogów dotyczących czasu samoczynnego wyłączenia zasilania w przypadku zwarcia, co pozwala na uniknięcie niebezpiecznego napięcia dotykowego. W praktyce oznacza to, że przy odpowiednio niskiej impedancji pętli zwarciowej, prąd zwarciowy będzie wystarczająco duży, aby wyłącznik szybko zareagował i przerwał obwód. Taki mechanizm działania jest kluczowy dla ochrony przed porażeniem elektrycznym i jest standardem w projektowaniu instalacji elektrycznych. Upewnienie się, że impedancja jest zgodna z wymaganiami, pozwala na bezpieczne użytkowanie urządzeń elektrycznych. Dodatkowo, kontrola impedancji pętli zwarciowej to częsta praktyka podczas audytów i przeglądów instalacji elektrycznych, co pozwala na identyfikację potencjalnych problemów zanim staną się one niebezpieczne.
