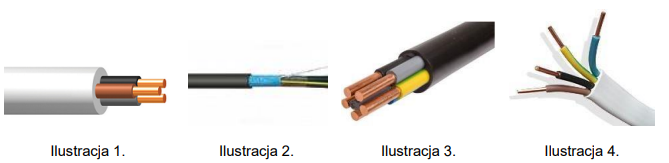

Na której ilustracji przedstawiono kabel przeznaczony do wykonania trójfazowego przyłącza ziemnego do budynku jednorodzinnego w sieci TN-S?

Ilustracja 3 przedstawia kabel, który idealnie nadaje się do trójfazowego przyłącza ziemnego w systemie TN-S. W systemie tym kluczowe jest, aby kabel zawierał trzy przewody fazowe, przewód neutralny oraz przewód ochronny. Trzy przewody fazowe (L1, L2, L3) są niezbędne do równomiernego rozłożenia obciążenia w instalacji elektrycznej, co jest istotne dla zapewnienia stabilności oraz efektywności działania systemu. Przewód neutralny (N) jest używany do zamykania obwodu elektrycznego, co jest kluczowe w przypadku asymetrycznego obciążenia, podczas gdy przewód ochronny (PE) zapewnia bezpieczeństwo użytkowników, odprowadzając prąd do ziemi w przypadku awarii. Użycie odpowiednich kabli w instalacjach TN-S jest zgodne z normami PN-IEC 60364, które określają zasady projektowania i wykonania instalacji elektrycznych. Przykładem zastosowania takiego kabla może być budynek jednorodzinny, w którym zapewnienie odpowiedniego zasilania dla urządzeń elektrycznych stało się standardem w nowoczesnym budownictwie.
