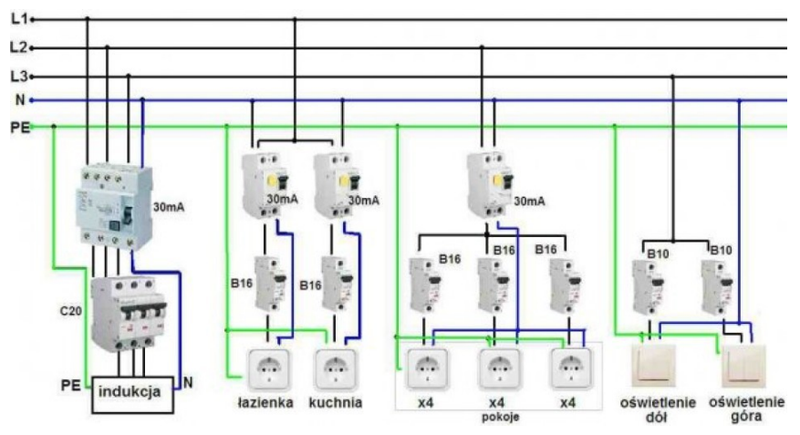

Na podstawie przedstawionego schematu instalacji określ liczbę jednofazowych obwodów gniazd wtyczkowych.

Odpowiedź "5 obwodów" jest prawidłowa, ponieważ w systemach elektroinstalacyjnych każdy obwód gniazd wtyczkowych powinien być zabezpieczony odpowiednim wyłącznikiem nadprądowym, który w tym przypadku ma oznaczenie B16. Dokładna liczba jednofazowych obwodów gniazd wtyczkowych można ustalić poprzez zliczenie wyłączników przypisanych do tych obwodów. Na przedstawionym schemacie instalacji widoczne są 5 wyłączników B16, co oznacza, że mamy do czynienia z pięcioma niezależnymi obwodami zasilającymi gniazda. Warto zwrócić uwagę, że zgodnie z normą PN-IEC 60364-4-41, każdy obwód powinien być projektowany w taki sposób, aby zapewnić odpowiednią ochronę przed przeciążeniem i zwarciem. Odpowiednia liczba obwodów gniazd wtyczkowych jest kluczowa dla bezpieczeństwa i funkcjonalności instalacji elektrycznej, co może być istotne w praktycznych zastosowaniach domowych oraz przemysłowych.
