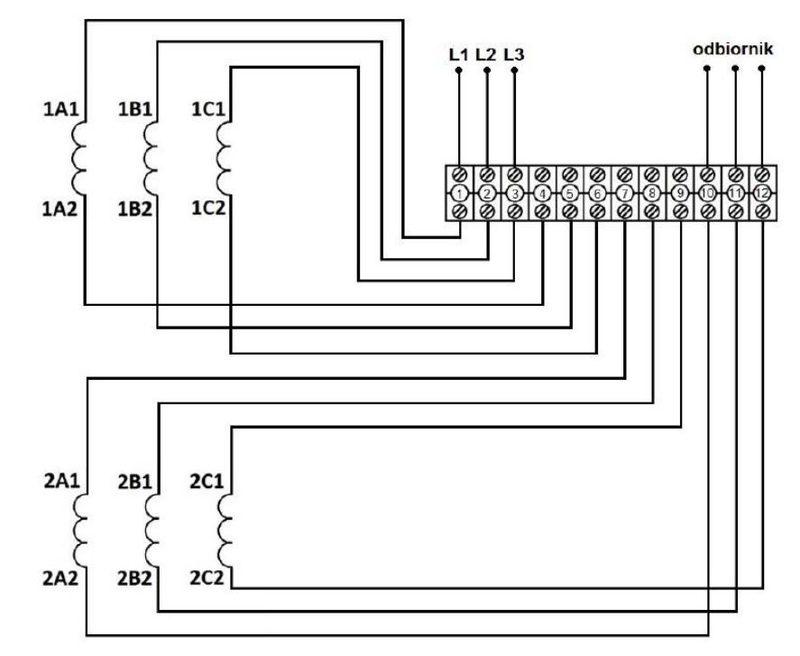

Które zaciski listwy zaciskowej transformatora trójfazowego obniżającego napięcie należy połączyć, aby uzyskać połączenie uzwojenia górnego napięcia w gwiazdę, a uzwojenia dolnego napięcia w trójkąt?

Prawidłowa odpowiedź „4-5-6 oraz 8-10, 9-11, 7-12” wynika bezpośrednio z zasad łączenia uzwojeń trójfazowych w układ gwiazdy i trójkąta. W transformatorze trójfazowym obniżającym napięcie uzwojenie górnego napięcia (GN) ma być połączone w gwiazdę, czyli końce trzech faz muszą zostać ze sobą zwarte, tworząc punkt neutralny. Na listwie zaciskowej rolę tych końców pełnią zaciski 4, 5 i 6 – ich połączenie daje klasyczne połączenie Y po stronie pierwotnej. Zaciski 1, 2 i 3 są wtedy zaciskami liniowymi L1, L2, L3 zasilania. To jest bardzo typowy układ Y/Δ stosowany np. w transformatorach 15 kV/0,4 kV, tylko tutaj w wersji „warsztatowej” na listwie 12‑zaciskowej. Po stronie dolnego napięcia (DN) ma powstać trójkąt, czyli koniec jednego uzwojenia musi być połączony z początkiem następnego. Właśnie to realizują mostki 8-10, 9-11 i 7-12: łączą wyprowadzenia poszczególnych faz w zamknięty obwód trójkąta. Na pozostałych wolnych zaciskach (7, 8, 9 lub 10, 11, 12 – zależnie od schematu producenta) wyprowadzamy fazy do odbiornika. Dzięki temu uzwojenie DN pracuje w układzie Δ, co w praktyce zapewnia m.in. lepszą kompensację prądów trzeciej harmonicznej i zwiększoną odporność na niesymetrię obciążeń. Moim zdaniem warto zapamiętać, że: gwiazda = wspólny punkt trzech końców, trójkąt = trzy odcinki połączone „koniec z początkiem” w pętlę. W rzeczywistym montażu zawsze trzeba porównać numerację zacisków z tabliczką znamionową i schematem z dokumentacji transformatora, bo nie każdy producent stosuje identyczny układ numerów, natomiast zasada połączeń Y/Δ pozostaje taka sama.
