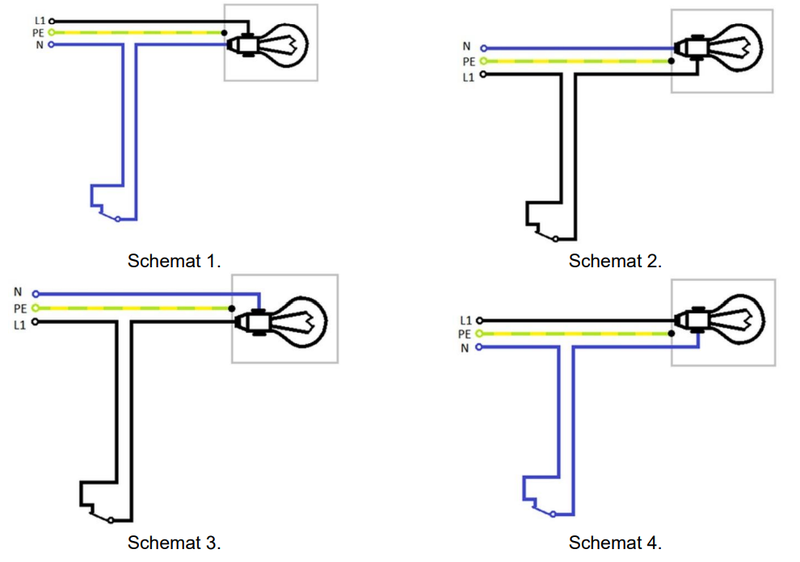

Który schemat przestawia poprawny i zgodny ze sztuką monterską sposób podłączenia instalacji oświetleniowej?

Schemat 3 przedstawia prawidłowe podłączenie instalacji oświetleniowej, w której przewód fazowy (L1) łączy się z wyłącznikiem, a następnie z żarówką. Taki układ zapewnia prawidłowe sterowanie oświetleniem, a także minimalizuje ryzyko porażenia prądem. Przewód neutralny (N) jest podłączony bezpośrednio do żarówki, co jest zgodne z zasadami instalacji elektrycznych. Przewód ochronny (PE) powinien być zawsze podłączony do punktu ochronnego, aby zapewnić bezpieczeństwo użytkowników. Zastosowanie właściwych schematów podłączenia jest szczególnie ważne w kontekście standardów PN-IEC 60364, które definiują wymagania dotyczące bezpieczeństwa instalacji elektrycznych. W praktyce, stosując ten schemat, można być pewnym, że instalacja spełnia normy bezpieczeństwa i funkcjonalności, co jest kluczowe w codziennym użytkowaniu. Umożliwia to również łatwiejszy dostęp do konserwacji i napraw, co jest istotne w kontekście eksploatacyjnym.
