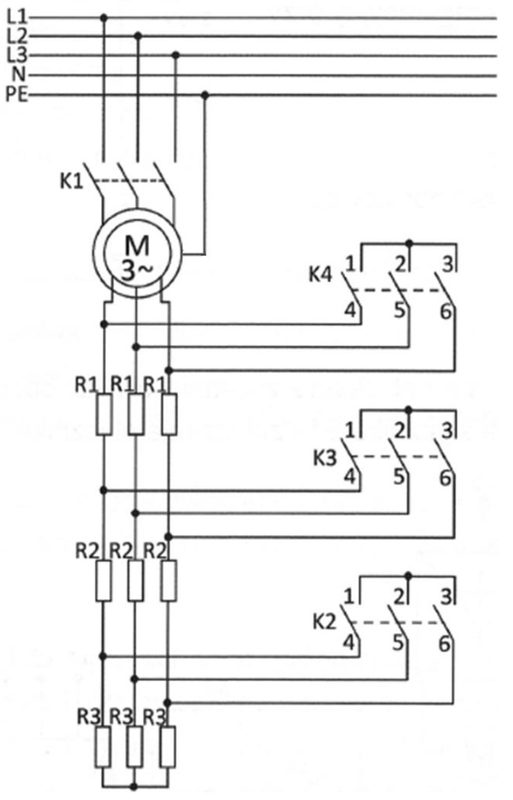

Które styczniki należy załączyć w układzie zasilania silnika trójfazowego pierścieniowego, przedstawionego na schemacie, aby uzyskać największą prędkość obrotową wirnika?

Prawidłowo – żeby silnik trójfazowy pierścieniowy osiągnął największą prędkość obrotową, musi pracować bez dodatkowych rezystancji w obwodzie wirnika. Na schemacie stycznik K1 zasila stojan silnika z sieci trójfazowej, a stycznik K4 zwiera wszystkie stopnie rezystancji rozruchowych R1, R2, R3 w obwodzie pierścieni. Po załączeniu K1 i K4 prąd wirnika płynie bezpośrednio przez pierścienie, bez przejścia przez rezystory, co oznacza minimalne straty i maksymalną prędkość zbliżoną do synchronicznej (poślizg ma wtedy małą wartość roboczą). W praktyce wygląda to tak, że rozruch wykonuje się stopniowo: najpierw włączone są największe rezystancje, żeby ograniczyć prąd rozruchowy i zwiększyć moment startowy, a potem kolejne stopnie są zwierane – aż do stanu, który pokazuje właśnie kombinacja K1 + K4. Z mojego doświadczenia w utrzymaniu ruchu wynika, że często popełnia się błąd, zostawiając część rezystancji „na stałe”, co powoduje przegrzewanie oporników i spadek sprawności. Dobre praktyki mówią jasno: rezystancje rozruchowe w silniku pierścieniowym służą tylko do startu i ewentualnie do krótkotrwałej regulacji przy rozruchu ciężkim, a praca ustalona powinna odbywać się przy zwartym wirniku. Z punktu widzenia charakterystyk mechanicznych oznacza to największą prędkość obrotową i najmniejsze straty mocy w rezystorach, co zaleca się w dokumentacjach producentów silników i w typowych układach stosowanych w przemyśle, np. przy napędzie suwnic czy dużych wentylatorów.
