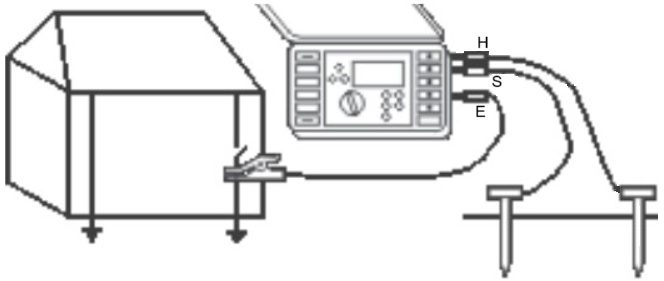

Na ilustracji przedstawiono schemat układu do wykonania pomiaru

Na schemacie widać typowy układ do pomiaru rezystancji uziomu metodą 3‑przewodową (czasem mówi się: 3‑biegunową). Mamy zaciski miernika oznaczone E, S, H oraz dwa pomocnicze uziomy wbijane w grunt – sondę prądową i sondę napięciową – plus badany uziom przy obiekcie. To dokładnie odpowiada pomiarowi rezystancji uziemienia, a nie żadnemu innemu pomiarowi z listy. Miernik wytwarza prąd pomiędzy zaciskiem E (uziom badany) a zaciskiem H (sonda prądowa w ziemi), a następnie mierzy spadek napięcia między E a S (sonda napięciowa). Na tej podstawie oblicza R = U/I, czyli rezystancję uziomu. W praktyce takie pomiary wykonuje się przy odbiorach instalacji, przy okresowych przeglądach ochrony przeciwporażeniowej oraz przy weryfikacji skuteczności uziemienia ochronnego, odgromowego czy uziomów stacji transformatorowych. Normowo odnosi się to m.in. do PN‑HD 60364 i PN‑EN 62305, gdzie wymagane są odpowiednie wartości rezystancji uziemienia w zależności od układu sieci i rodzaju instalacji. Moim zdaniem warto zapamiętać też układ rozmieszczenia sond: sonda prądowa H zwykle najdalej od obiektu, sonda napięciowa S mniej więcej w 0,6 odległości między badanym uziomem a sondą prądową – to minimalizuje wpływ wzajemnego nakładania się pól potencjału. W praktyce często trzeba kombinować z miejscem wbicia sond, omijać przewodzące konstrukcje, rury, zbrojenia, bo one potrafią mocno zafałszować wynik. Dobrą praktyką jest też wykonanie kilku pomiarów przy różnym położeniu sondy napięciowej i sprawdzenie stabilności wyniku – jeśli rezystancja się nie zmienia, układ pomiarowy jest poprawnie rozłożony.
