ELE.02 · pytanie #720

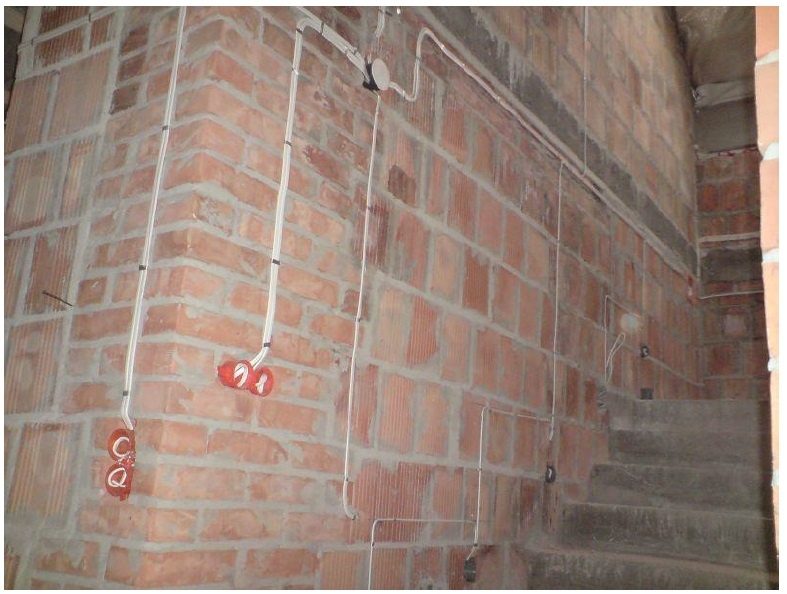

Na podstawie ilustracji przedstawiającej fragment instalacji elektrycznej, określ technikę wykonania instalacji.

- AWtynkowa.
- BNatynkowa prowadzona w rurkach.
- CPodtynkowa.
- DNatynkowa na uchwytach.
Poprawna odpowiedź: A. Wtynkowa.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Prawidłowo – na zdjęciu widać instalację wykonaną w technice wtynkowej. Przewody prowadzone są po powierzchni surowej ściany z cegły, mocowane uchwytami, puszki i osprzęt są osadzone w bruzdach lub otworach, ale całość jest przygotowana w taki sposób, żeby później została całkowicie przykryta tynkiem. W praktyce wygląda to tak: elektryk najpierw wyznacza trasy, wykonuje bruzdy pod puszki i podejścia, rozkłada przewody bezpośrednio na murze, mocuje je kołkami, klipsami lub klejem, a dopiero potem wchodzi tynkarz i wszystko zakrywa warstwą tynku cementowo‑wapiennego lub gipsowego. Po otynkowaniu nie widać ani przewodów, ani większości puszek – pozostają jedynie otwory pod gniazda i łączniki. Moim zdaniem to jedna z najbardziej typowych technik w budownictwie mieszkaniowym, zgodna z dobrymi praktykami opisanymi chociażby w PN‑HD 60364 i zaleceniami producentów przewodów instalacyjnych typu YDYp. Ważne jest tu prowadzenie tras pionowo i poziomo, w strefach instalacyjnych, tak aby później podczas wiercenia w ścianie nie naruszyć przewodów. Wtynkowa instalacja różni się od podtynkowej tym, że przewody nie są prowadzone w rurkach lub peszlach na całej długości, tylko bezpośrednio po podłożu, a ochronę mechaniczną zapewnia im właśnie warstwa tynku. Z mojego doświadczenia dobrze wykonana instalacja wtynkowa jest szybka w montażu, estetyczna po wykończeniu i całkowicie wystarczająca w typowych ścianach murowanych, o ile zachowa się odpowiednią głębokość bruzd, prawidłowe mocowanie i dobór przekrojów przewodów.
