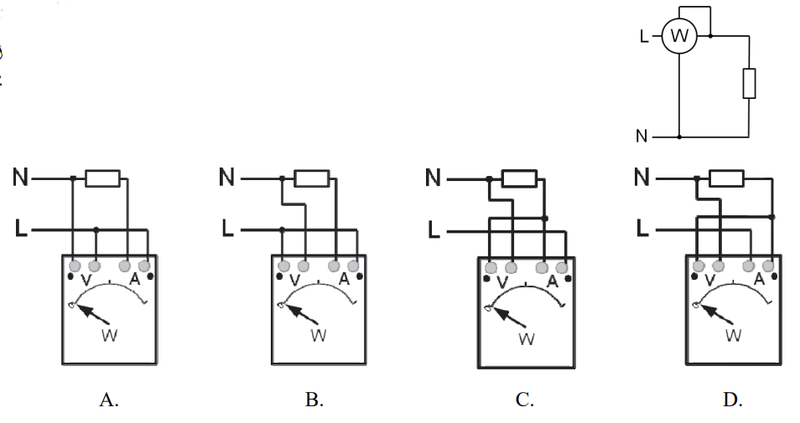

Który układ połączeń watomierza jest zgodny ze schematem pomiarowym pokazanym na rysunku?

Odpowiedź C jest poprawna, ponieważ odzwierciedla prawidłowy układ połączeń watomierza zgodny z zasadami pomiaru mocy czynnej w obwodach jednofazowych. W tej konfiguracji cewka prądowa jest połączona szeregowo z obciążeniem, co umożliwia pomiar prądu płynącego przez obciążenie. Z kolei cewka napięciowa jest połączona równolegle z obciążeniem, co pozwala na pomiar napięcia na tym obciążeniu. Dzięki temu, watomierz może dokładnie obliczyć moc czynną, stosując wzór P=U*I*cos(φ), gdzie φ to kąt przesunięcia fazowego między prądem a napięciem. Takie połączenie jest zgodne z normami IEC 60051 oraz IEC 62053, które definiują wymagania dotyczące pomiarów mocy. W praktyce poprawnie skonfigurowany watomierz w obwodzie jednofazowym jest kluczowy do monitorowania i zarządzania zużyciem energii, co ma istotne znaczenie w kontekście efektywności energetycznej i zarządzania kosztami w przedsiębiorstwach oraz gospodarstwach domowych.
