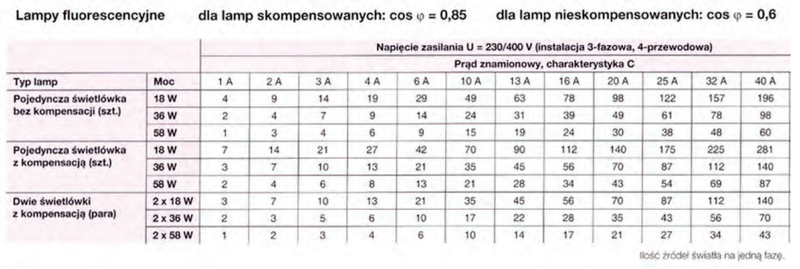

Na podstawie tabeli określ znamionowy prąd wyłącznika nadprądowego do zabezpieczenia jednofazowego obwodu oświetlenia złożonego z dwunastu lamp 2×36 W z kompensacją mocy biernej.

Odpowiedź 10 A jest prawidłowa, ponieważ w przypadku obwodu oświetleniowego składającego się z dwunastu lamp 2×36 W, całkowita moc wynosi 864 W. Aby obliczyć prąd znamionowy, stosujemy wzór: I = P / U, gdzie P to moc, a U to napięcie. Zakładając, że obwód jest zasilany napięciem 230 V, obliczamy: I = 864 W / 230 V, co daje około 3,76 A. Jednak ze względu na zasady doboru wyłączników nadprądowych i aby zapewnić odpowiedni margines bezpieczeństwa oraz uwzględnić kompensację mocy biernej, wybieramy wyłącznik o prądzie znamionowym 10 A. Taki wybór jest zgodny z normami instalacyjnymi, które zalecają stosowanie wyłączników o prądzie znamionowym nieprzekraczającym 125% obliczonego prądu znamionowego. W praktyce, wyłącznik 10 A sprawdzi się doskonale w zabezpieczaniu obwodu oświetleniowego, chroniąc instalację przed przeciążeniem oraz zwarciem, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowników i trwałości instalacji.
