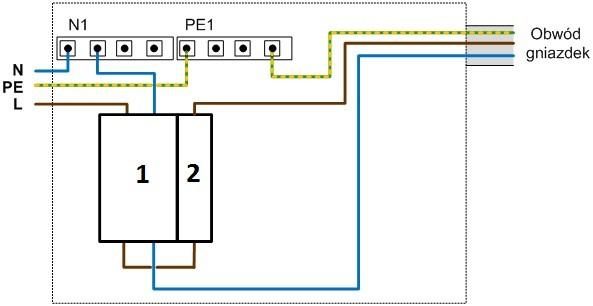

Które aparaty oznaczono na schemacie cyframi 1 i 2?
- A1 – wyłącznik nadprądowy; 2 – odłącznik instalacyjny.
- B1 – wyłącznik różnicowoprądowy; 2 – wyłącznik nadprądowy.
- C1 – wyłącznik nadprądowy; 2 – wyłącznik nadprądowy.
- D1 – wyłącznik różnicowoprądowy; 2 – odłącznik instalacyjny.
Poprawna odpowiedź: B. 1 – wyłącznik różnicowoprądowy; 2 – wyłącznik nadprądowy.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Wybrana odpowiedź jest poprawna, ponieważ aparaty oznaczone na schemacie cyframi 1 i 2 to wyłącznik różnicowoprądowy oraz wyłącznik nadprądowy. Wyłącznik różnicowoprądowy, oznaczony cyfrą 1, jest systemem zabezpieczającym przed porażeniem prądem elektrycznym poprzez odłączenie obwodu w przypadku wykrycia różnicy prądów między przewodami fazowymi a neutralnymi. Jego charakterystyczne cechy to przycisk testowy oraz oznaczenia N i PE, które wskazują na jego połączenia z przewodami neutralnym i ochronnym. Wyłącznik nadprądowy, oznaczony cyfrą 2, służy do ochrony obwodów przed przeciążeniem oraz zwarciami, automatycznie odłączając zasilanie w takich sytuacjach. W praktyce, stosowanie tych urządzeń jest kluczowe dla zapewnienia bezpieczeństwa instalacji elektrycznych w budynkach mieszkalnych i przemysłowych. Zgodnie z normą PN-EN 61008, wyłączniki różnicowoprądowe powinny być stosowane w miejscach szczególnie narażonych na porażenie prądem, co czyni je niezbędnym elementem w każdej nowoczesnej instalacji.
