Na której ilustracji przedstawiono wyłącznik różnicowoprądowy?

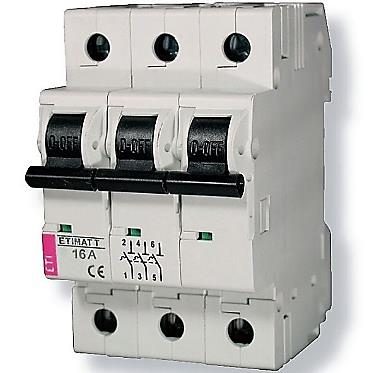

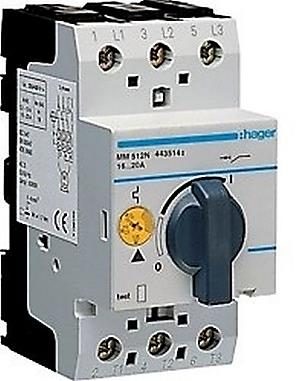

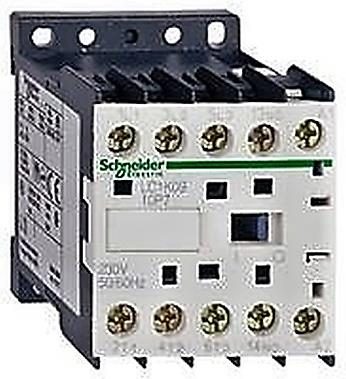

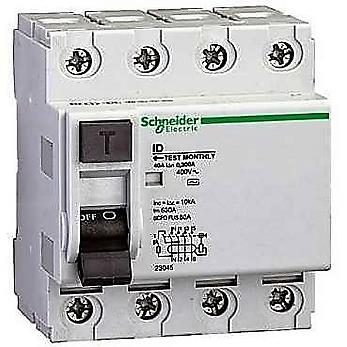

Wyłącznik różnicowoprądowy to bardzo ważny element w każdej instalacji elektrycznej – odpowiada za ochronę ludzi przed porażeniem prądem (tzw. ochrona uzupełniająca), ale też zabezpiecza instalację przed skutkami prądów upływu. Na ilustracji 3 mamy dokładnie takie urządzenie – od razu zwraca uwagę obecność przycisku testującego (najczęściej oznaczony literą T), a także schemat działania z charakterystycznym symbolem różnicówki. W praktyce wyłączniki różnicowoprądowe stosuje się zgodnie z normą PN-HD 60364, szczególnie tam, gdzie jest zagrożenie dotykiem pośrednim czy w łazienkach i kuchniach. Co ciekawe, wyłącznik nie chroni przed przeciążeniem ani zwarciem – do tego są bezpieczniki lub wyłączniki nadprądowe – tylko przed upływem prądu do ziemi, na przykład przez ciało człowieka. Sam używam różnicówek w domowej rozdzielnicy, bo według mnie to podstawa bezpieczeństwa – a wiele starszych instalacji ich po prostu nie ma, co jest dużym błędem. Dobrym nawykiem jest też regularne testowanie przycisku T – naprawdę warto o tym pamiętać, bo sprzęt potrafi się zawiesić. W sumie, jeżeli ktoś chce być w porządku z przepisami i zdrowym rozsądkiem, to różnicówka powinna być zawsze obecna tam, gdzie przebywają ludzie.
