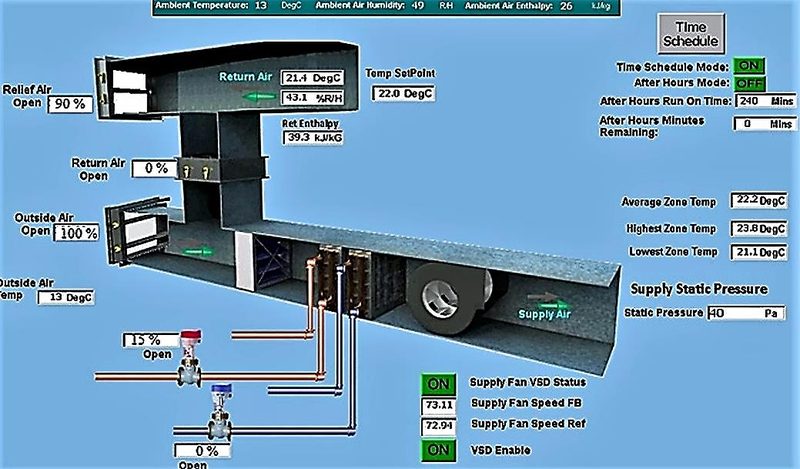

Zgodnie z przedstawioną ilustracją otwarcie przepustnicy powietrza recyrkulacyjnego wynosi

Prawidłowa odpowiedź to 0%, bo na ilustracji widać wyraźnie, że przepustnica powietrza recyrkulacyjnego ma wskazanie 'Return Air Open: 0%'. To oznacza, że system wentylacyjny w tym momencie zupełnie nie wpuszcza powietrza powrotnego z pomieszczeń z powrotem do układu – całość powietrza jest pobierana z zewnątrz. W praktyce takie rozwiązanie stosuje się najczęściej, gdy konieczne jest pełne przewietrzenie budynku, np. ze względu na wysokie zapotrzebowanie na świeże powietrze lub konieczność usunięcia zanieczyszczeń. Moim zdaniem to bardzo dobre podejście zgodne z wytycznymi branżowych norm (np. PN-EN 16798), które podkreślają konieczność dostosowania proporcji powietrza świeżego do warunków wewnętrznych i zewnętrznych. W ten sposób unika się kumulacji niepożądanych substancji. W praktyce spotkałem się z sytuacjami, gdzie operatorzy instalacji HVAC nie zwracali uwagi na pozycje przepustnic i dochodziło do niepotrzebnej recyrkulacji np. w trakcie remontów – efektem było szybkie rozprzestrzenianie się pyłów. Warto pamiętać, że umiejętność właściwego odczytu takich schematów to podstawa pracy z nowoczesnymi centralami wentylacyjnymi. No i zawsze lepiej mieć pełną świadomość, skąd bierze się powietrze w budynku – zwłaszcza w miejscach o podwyższonym ryzyku biologicznym czy chemicznym.
