Na której ilustracji umieszczono przyrząd stosowany do kontroli spadku ciśnienia na filtrze?

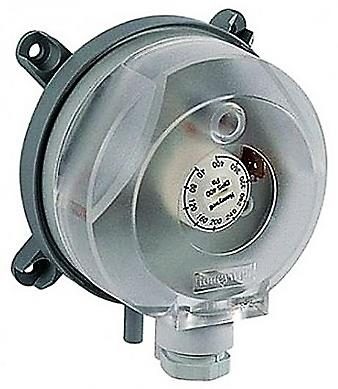

Na ilustracji 2 znajduje się typowy manometr różnicowy, często stosowany do kontroli spadku ciśnienia na filtrze. Jest to urządzenie, które pozwala na bieżąco monitorować różnicę ciśnień przed i za filtrem, co jest kluczowe w eksploatacji instalacji wentylacyjnych i klimatyzacyjnych. Moim zdaniem takie rozwiązanie to podstawa w nowoczesnych systemach HVAC, bo umożliwia szybkie wykrycie zanieczyszczenia filtra i zapobiega niepotrzebnym awariom czy spadkom wydajności. Stosowanie manometrów różnicowych, jak ten z ilustracji, jest zalecane przez większość instrukcji producentów filtrów powietrza oraz standardy branżowe (np. PN-EN 779 czy zalecenia REHVA). W praktyce, jeśli różnica ciśnień przekroczy wartość graniczną, wiadomo że filtr należy wymienić, co pozwala unikać zbędnych serwisów i zapewnia efektywność energetyczną systemu. Warto też pamiętać, że taki przyrząd nie tylko chroni urządzenia, ale też pozwala zadbać o bezpieczeństwo użytkowników budynku. Z doświadczenia wiem, że osoby regularnie korzystające z takich wskaźników są w stanie zdecydowanie szybciej reagować na wszelkie anomalie w pracy instalacji.
