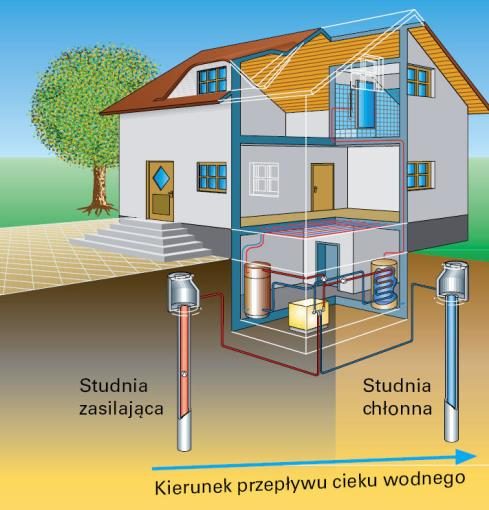

Który rodzaj pompy ciepła przedstawiono na rysunku?

W tym przypadku mówimy o pompie ciepła typu woda – woda, ponieważ instalacja korzysta z energii zgromadzonej w wodzie podziemnej, pobieranej ze studni zasilającej, a następnie odprowadzanej do studni chłonnej. Jest to bardzo efektywne rozwiązanie, szczególnie tam, gdzie poziom wód gruntowych jest stabilny i łatwo dostępny. Przepływ wody przez wymiennik ciepła zapewnia stabilne i wysokie parametry pracy pompy przez cały rok, niezależnie od warunków pogodowych. Takie systemy są szeroko stosowane zarówno w nowych budynkach, jak i przy modernizacjach starszych obiektów – zwłaszcza tam, gdzie właściciele mają łatwy dostęp do własnych ujęć wody. Z mojego doświadczenia wynika, że pompy woda – woda osiągają jedne z najwyższych współczynników wydajności (COP), co przekłada się na realnie niższe rachunki za ogrzewanie i ciepłą wodę użytkową. Warto pamiętać, że przy projektowaniu tego typu instalacji trzeba brać pod uwagę lokalne przepisy dotyczące gospodarki wodnej oraz kwestie środowiskowe, bo nie wszędzie można bez problemu wykonać studnie głębinowe. Poza tym, ważna jest odpowiednia konserwacja i okresowe badanie jakości wody, żeby uniknąć problemów z wymiennikiem ciepła (np. zarastanie czy korozja). Generalnie – świetne i wydajne rozwiązanie, ale wymaga trochę więcej planowania na starcie niż typowe powietrzne pompy ciepła.
