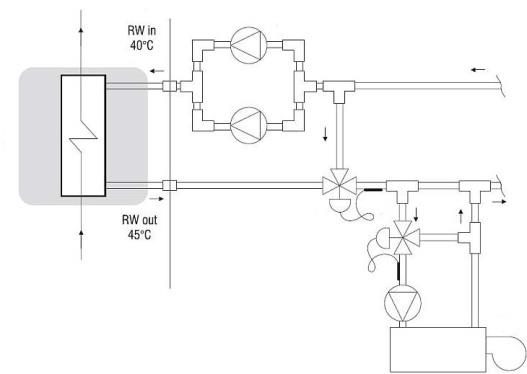

W przedstawionym na schemacie fragmencie instalacji glikolowej zastosowano

Właściwa odpowiedź to 6 trójników, 4 kolana, 2 mufy – dokładnie tyle elementów widzimy na tym schemacie fragmentu instalacji glikolowej. Po pierwsze, trójniki są tu kluczowe, bo pozwalają rozprowadzić przepływ medium w różnych kierunkach, a to bardzo często spotykane rozwiązanie przy tego typu układach. Z mojego doświadczenia wynika, że jeśli projektujemy instalacje glikolowe zgodnie z branżowymi normami, to zawsze warto policzyć, ile faktycznie jest rozgałęzień – bez tego łatwo popełnić błąd. Kolana natomiast zmieniają kierunek przepływu, co jest typowe tam, gdzie mamy ograniczoną przestrzeń montażową albo trzeba ominąć przeszkodę – tu widzimy ich cztery, wszystkie rozmieszczone w miejscach, gdzie rury zmieniają kierunek pod kątem prostym. Mufy są stosowane do łączenia dwóch rur w linii prostej, najczęściej przy serwisowaniu lub przedłużaniu instalacji – na schemacie są dokładnie dwie. Co ciekawe, w praktyce dobrze dobrana liczba tych elementów ułatwia nie tylko montaż, ale i późniejsze utrzymanie systemu – to taka dobra praktyka, o której mówi się na zajęciach, ale mało kto jej realnie pilnuje na budowie. Warto pamiętać, że nadmiar złączek i kolan zwiększa opory przepływu, dlatego dobry projektant zawsze stara się zoptymalizować ich ilość. Cały układ prezentuje typową strukturę stosowaną w większości komercyjnych systemów chłodzenia lub ogrzewania z użyciem glikolu, co potwierdzają wytyczne branżowe np. z normy PN-EN 12828.
