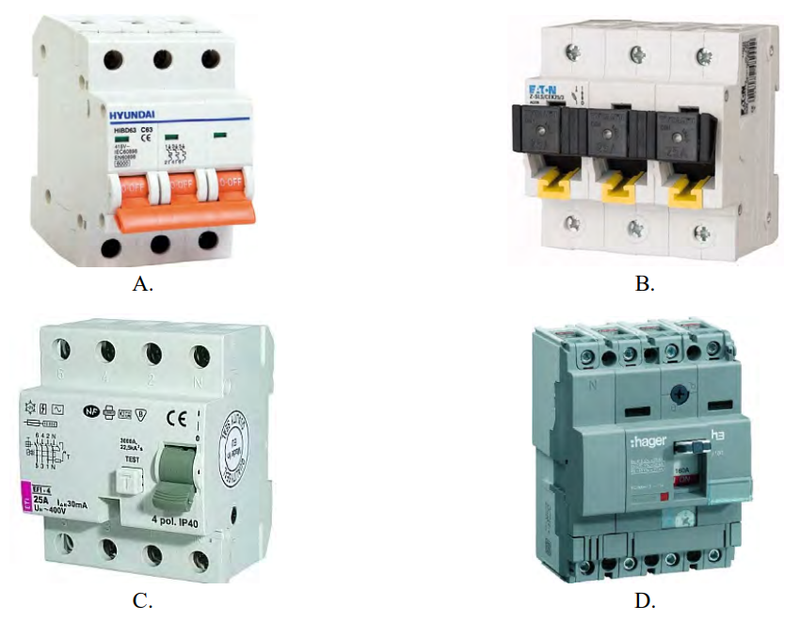

Który z przedstawionych na rysunkach łączników zapewnia bezpieczne wyłączenie napięcia i stworzenie widocznej przerwy izolacyjnej podczas przeprowadzania prac konserwacyjnych instalacji elektrycznej?

Odpowiedź "B." jest poprawna, ponieważ przedstawiony na rysunku wyłącznik izolacyjny jest kluczowym elementem w zakresie bezpieczeństwa przy przeprowadzaniu prac konserwacyjnych w instalacjach elektrycznych. Jego główną funkcją jest zapewnienie bezpiecznego odłączenia napięcia oraz stworzenie widocznej przerwy izolacyjnej, co jest niezbędne do uniknięcia ryzyka porażenia prądem. Przykładowo, w sytuacji, gdy technik musi naprawić lub konserwować obwód elektryczny, wyłącznik izolacyjny pozwala na bezpieczne przywrócenie napięcia po zakończeniu prac. W zgodzie z normami EN 60947-3, które dotyczą urządzeń rozdzielczych, wyłączniki te powinny być oznaczone w sposób umożliwiający łatwą identyfikację stanu odłączenia. Ponadto, stosowanie wyłączników izolacyjnych jest zalecane w wszelkich systemach, gdzie konieczne jest wyraźne oznaczenie przerwy w obwodzie, co zwiększa bezpieczeństwo pracy i minimalizuje ryzyko wypadków.
