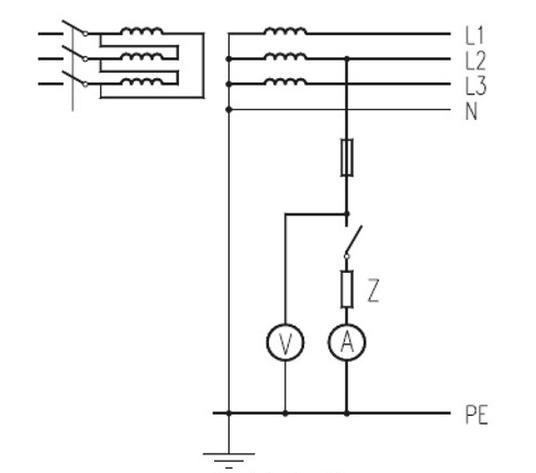

Do wykonania pomiarów impedancji pętli zwarciowej metodą spadku napięcia, zgodnie ze schematem przedstawionym na rysunku, wykorzystano impedancję Z = 50 Ω i otrzymano wyniki:<br> -wyłącznik otwarty, U₁ = 230 V <br> -wyłącznik zamknięty, U₂ = 200 V, I = 4,0 A <br> Impedancja badanej pętli zwarciowej wynosi

Aby obliczyć impedancję pętli zwarciowej, wykorzystujemy różnicę napięć zmierzoną przy otwartym i zamkniętym wyłączniku oraz prąd płynący w obwodzie. W danych przedstawionych w pytaniu mamy U1 = 230 V (wyłącznik otwarty) i U2 = 200 V (wyłącznik zamknięty). Spadek napięcia wynosi więc U1 - U2 = 230 V - 200 V = 30 V. Następnie, korzystając z prawa Ohma, możemy obliczyć impedancję pętli zwarciowej, stosując wzór Z = U/I, gdzie I to prąd przy zamkniętym wyłączniku, który wynosi 4,0 A. Podstawiając wartości, mamy Z = 30 V / 4,0 A = 7,5 Ω. Impedancja ta jest istotnym parametrem w projektowaniu i ocenie instalacji elektrycznych, gdyż pozwala na ocenę bezpieczeństwa systemu i odpowiednich działań w przypadku zwarcia. W praktyce, podczas pomiarów, warto również zwrócić uwagę na to, aby impedancja pętli zwarciowej była na poziomie zgodnym z normami, co może przyczynić się do poprawy ochrony przed porażeniem elektrycznym oraz zapewnienia efektywności działania zabezpieczeń.
