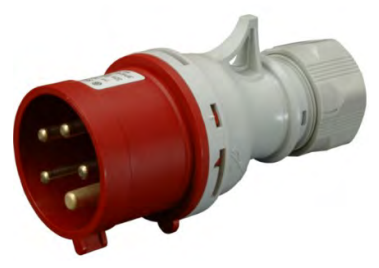

W trakcie remontu instalacji zasilającej silnik betoniarki wymieniono wtyk na nowy, przedstawiony na rysunku. Wtyk połączony jest z silnikiem przewodem OWY 4×2,5 mm². W trakcie wymiany wtyku monter pomylił się i połączył żyłę PE przewodu z biegunem oznaczonym we wtyku symbolem N. Jakie mogą być skutki tej pomyłki?<br> silnika.

Wyłącznik różnicowoprądowy (RCD) ma kluczowe znaczenie w systemach zasilania, zwłaszcza w przypadku urządzeń elektrycznych, takich jak silniki betoniarki. Działa on na zasadzie wykrywania różnicy prądów między przewodem fazowym a neutralnym. W sytuacji, gdy przewód PE (ochronny) zostanie podłączony do bieguna oznaczonego symbolem N (neutralnym), prąd zaczyna płynąć przez przewód ochronny. To zjawisko wywołuje różnicę prądów, co skutkuje zadziałaniem RCD. W rezultacie, zasilanie jest odcinane, co zapobiega potencjalnemu porażeniu prądem elektrycznym. W praktyce, stosowanie RCD jest standardem w instalacjach elektrycznych, zwłaszcza w miejscach narażonych na działanie wilgoci. RCD powinny być używane w połączeniu z odpowiednimi zabezpieczeniami, takimi jak wyłączniki nadprądowe. Zmniejsza to ryzyko awarii i zapewnia bezpieczeństwo użytkowników. Dlatego też, poprawne podłączenie przewodów do wtyków jest kluczowe dla prawidłowego działania całego systemu. W przypadku jakichkolwiek wątpliwości, zawsze należy konsultować się z wykwalifikowanym elektrykiem.
