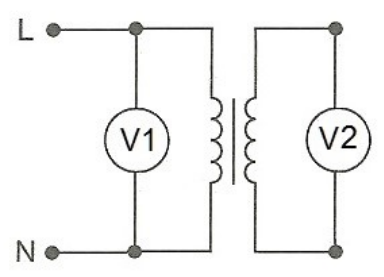

Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U_1n = 230 V, U_2n = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.

Question

Accepted Answer

Częściowe zwarcie w uzwojeniu wtórnym.

Answer

Przerwa w uzwojeniu wtórnym.

Answer

Przerwa w uzwojeniu pierwotnym.

Answer

Częściowe zwarcie w uzwojeniu pierwotnym.

Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U<sub>1n</sub> = 230 V, U<sub>2n</sub> = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.
