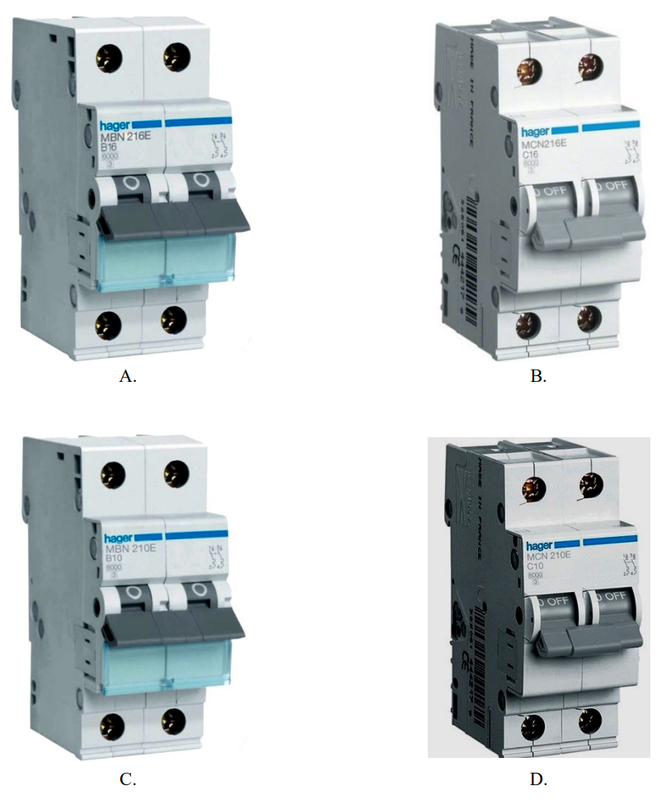

Który spośród przedstawionych na rysunkach wyłączników instalacyjnych nadprądowych należy zastosować w celu zabezpieczenia zwarciowego oporowego grzejnika jednofazowego na napięcie 230 V o mocy 3 kW?

Wyłącznik nadprądowy A to trafny wybór do ochrony grzejnika jednofazowego o mocy 3 kW przy napięciu 230 V. Jak się liczy prąd obciążenia? Możesz użyć wzoru I = P / U, więc mamy I = 3000 W / 230 V, co daje nam okolice 13 A. Wyłącznik 16 A ma zapas, żeby ogarnąć to obciążenie w normalnych warunkach. Ważne, żeby wyłącznik nie był za mały, bo wtedy zadziała przy normalnej pracy, ale też nie za duży, bo to może mu obniżyć skuteczność w razie przeciążenia czy zwarcia. Normy PN-EN 60898 mówią, że wyłączniki nadprądowe chronią obwody elektryczne przed zwarciami i przeciążeniami, więc ich dobór musi być przemyślany z uwzględnieniem obciążenia. W praktyce stosowanie wyłącznika o prądzie znamionowym 16 A w tym przypadku to naprawdę sensowny krok, by mieć pewność o bezpieczeństwie i niezawodności systemu elektrycznego.
