ELE.05 · pytanie #598
Sposób wykonywania którego pomiaru przedstawiono na ilustracji?

- APomiaru rezystancji izolacji przewodu.
- BPomiaru rezystywności gruntu.
- CPomiaru rezystancji uziemienia.
- DPomiaru impedancji pętli zwarciowej.
Poprawna odpowiedź: C. Pomiaru rezystancji uziemienia.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie

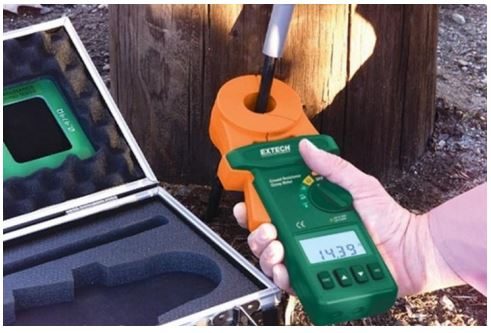

Na zdjęciu widać cęgowy miernik uziemienia obejmujący przewód uziemiający przy słupie – to jest typowy sposób wykonywania pomiaru rezystancji uziemienia. Ten rodzaj miernika wysyła prąd pomiarowy jedną połową cęgów, a drugą połową mierzy spadek napięcia. Na tej podstawie, zgodnie z prawem Ohma, wylicza rezystancję pętli uziemienia. Co ważne, ta metoda działa poprawnie tylko wtedy, gdy uziom jest częścią większego układu uziemień (np. kilka uziomów połączonych bednarką, uziemienie słupa linii napowietrznej, uziemienie stacji transformatorowej). Wtedy prąd pomiarowy „wraca” przez pozostałe uziomy i sieć. W praktyce taki pomiar stosuje się tam, gdzie klasyczna metoda z sondami pomocniczymi (uziom roboczy + dwie sondy prądowa i napięciowa) jest kłopotliwa: przy słupach energetycznych, ogrodzeniach, instalacjach odgromowych na działających obiektach, gdzie nie ma jak rozciągnąć przewodów na kilkanaście–kilkadziesiąt metrów. Miernik cęgowy pozwala mierzyć bez rozpinania przewodu uziemiającego, co jest zgodne z dobrymi praktykami eksploatacyjnymi – nie przerywamy ochrony przeciwporażeniowej na czas pomiaru. Normowo pomiary rezystancji uziemień opisują m.in. PN-HD 60364 i PN-EN 62305 dla instalacji odgromowych. Z mojego doświadczenia w eksploatacji sieci SN i nn taki cęgowy pomiar jest bardzo wygodny przy okresowych przeglądach – można szybko sprawdzić, czy rezystancja uziemienia nie przekracza wartości wymaganych dla danej instalacji, co ma kluczowe znaczenie dla skuteczności ochrony przeciwporażeniowej i odprowadzania prądów piorunowych. Warto też pamiętać, że dobry wynik pomiaru uziomu nie zwalnia z kontroli ciągłości połączeń wyrównawczych oraz stanu mechanicznego całej instalacji ochronnej.
