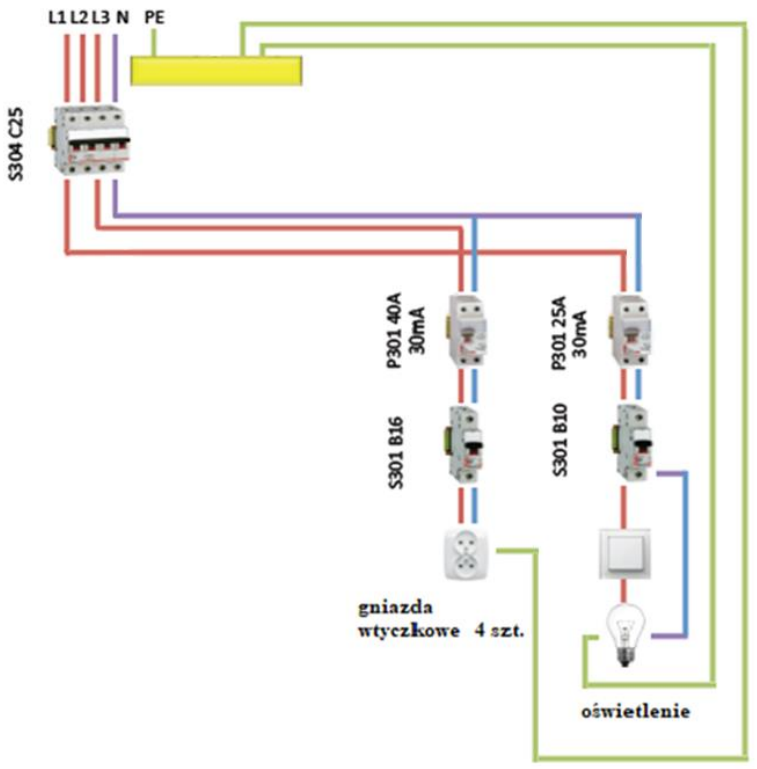

Wystąpienie zwarcia przewodu neutralnego z ochronnym w oprawie oświetleniowej zainstalowanej na stałe w przedstawionej instalacji elektrycznej spowoduje zadziałanie wyłącznika oznaczonego symbolem

Poprawna odpowiedź to P301 25A, ponieważ w przypadku zwarcia przewodu neutralnego z ochronnym w instalacji elektrycznej, kluczowym elementem ochrony jest wyłącznik różnicowoprądowy. Wyłącznik ten, oznaczony symbolem P301 25A 30mA, jest zaprojektowany do detekcji różnicy prądów między przewodami fazowymi a neutralnym, co w przypadku uszkodzenia instalacji może prowadzić do niebezpiecznych sytuacji. W momencie wystąpienia zwarcia, prąd różnicowy przekracza ustaloną wartość, co powoduje natychmiastowe odcięcie zasilania. Takie działanie jest niezwykle istotne dla ochrony użytkowników przed porażeniem prądem elektrycznym. Zgodnie z normami, takimi jak PN-EN 61008-1, wyłączniki różnicowoprądowe powinny być stosowane w obwodach, gdzie istnieje ryzyko kontaktu z wodą lub innymi przewodnikami. Przykładem zastosowania może być oświetlenie w łazienkach, gdzie obecność wody zwiększa ryzyko porażenia. Dlatego prawidłowe dobranie wyłącznika, takiego jak P301 25A, jest kluczowe dla zapewnienia bezpieczeństwa.
