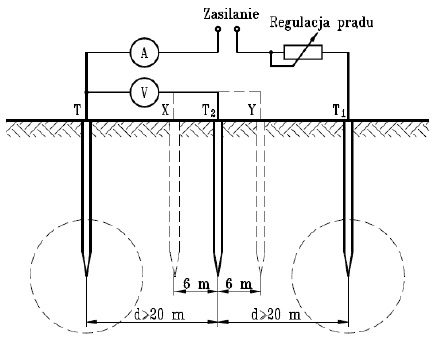

Układ przedstawiony na ilustracji stosowany jest do pomiaru

Prawidłowo – układ z rysunku to klasyczny schemat trójbiegunowego pomiaru rezystancji uziomu za pomocą sond pomocniczych. Widzisz trzy elektrody w ziemi: T (badany uziom), T1 (sonda prądowa) i T2/Y (sonda napięciowa). Między uziomem badanym a sondą prądową T1 przepływa prąd pomiarowy z oddzielnego źródła z regulacją prądu. Amperomierz mierzy ten prąd, a woltomierz – spadek napięcia między uziomem T a sondą napięciową T2. Na tej podstawie przyrząd (lub my z obliczeń) wyznaczamy rezystancję uziomu R = U/I. Na rysunku zaznaczone są też odległości: sonda prądowa powinna być odsunięta od badanego uziomu o co najmniej 20 m, sonda napięciowa umieszczona mniej więcej w 1/3–1/2 odległości między nimi (tutaj po 6 m, ale ogólna zasada jest taka, żeby wyjść poza strefę oddziaływania potencjału). Takie rozmieszczenie wynika z dobrych praktyk i zaleceń norm, m.in. PN-HD 60364-6 oraz PN-EN 62305, żeby wynik nie był zafałszowany wzajemnym nakładaniem się pól potencjałów. W praktyce ten pomiar wykonuje się przy odbiorach instalacji odgromowych, uziomów fundamentowych, otokowych, szpilkowych itp. Wynik porównuje się potem z wymaganiami projektu albo z typowymi wartościami dla danego systemu ochrony przeciwporażeniowej, np. uziomy robocze i ochronne w sieciach nN, uziomy masztów, rozdzielnic. Moim zdaniem warto zapamiętać, że gdy na schemacie widać trzy pręty w ziemi, oddalone o kilkanaście–kilkadziesiąt metrów, osobne źródło prądu i zestaw A+V, to praktycznie zawsze chodzi właśnie o pomiar rezystancji uziemienia metodą techniczną (sondową).
