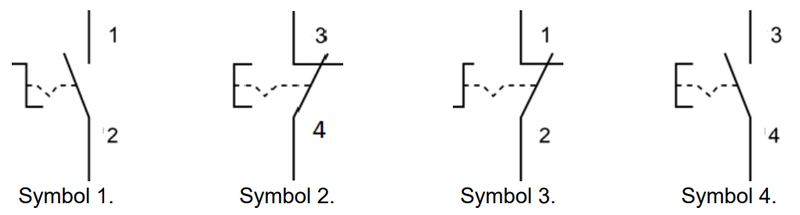

Który symbol graficzny przedstawia wciskany przycisk bistabilny z zestykiem zwiernym?

Symbol 4 jest prawidłowym przedstawieniem wciskanego przycisku bistabilnego z zestykiem zwiernym. W takim symbolu linia kontaktu jest przerywana, co wizualizuje mechanizm zmiany stanu obwodu po naciśnięciu przycisku. Zestyk zwierny, który jest aktywowany poprzez naciśnięcie przycisku, zamyka obwód, co jest kluczowe w wielu zastosowaniach w automatyce i elektronice. W praktyce, przełączniki bistabilne są powszechnie używane w różnych urządzeniach, takich jak kontrolery oświetlenia, włączniki elektryczne, a także w systemach alarmowych. Ich zaletą jest to, że po naciśnięciu pozostają w nowym stanie (włączonym lub wyłączonym), co eliminuje potrzebę ciągłego przyciskania. W kontekście norm branżowych, użycie takich symboli w schematach elektrycznych jest zgodne z wytycznymi zawartymi w normie IEC 60617, co zapewnia spójność i zrozumiałość dokumentacji technicznej.
